专利号: 2018202373325
申请人: 江苏楚汉新型建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

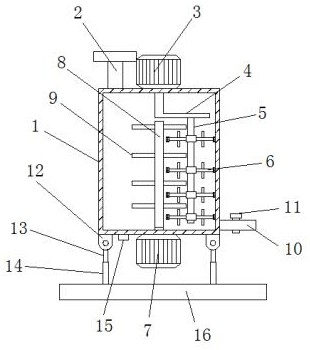

1.一种外墙涂料搅拌罐,包括罐体(1)、第一电机(3)和第二电机(7),其特征在于:所述罐体(1)的顶部中间处安装有第一电机(3),所述第一电机(3)的传动轴贯穿罐体(1)的顶部延伸至罐体(1)内腔且连接有横杆(4),所述横杆(4)的底部连接有第一转轴(5),所述第一转轴(5)的外壁套装有搅拌盘(6)且搅拌盘(6)的数目为四组,所述第一电机(3)的左侧连通有进料口(2),所述罐体(1)的底部中间处安装有第二电机(7),所述第二电机(7)的传动轴贯穿罐体(1)的底部且连接有第二转轴(8),所述第二转轴(8)的外壁安装有搅拌叶片(9),所述第二电机(7)的左侧安装有外接电源(15),所述罐体(1)的底部四角处均安装有固定座(12),所述固定座(12)的底部活动连接有活塞杆(13)的一端,所述活塞杆(13)的另一端插接于液压缸(14)的顶部,所述液压缸(14)安装于底座(16)的顶部,所述罐体(1)的右侧壁下端连通有出料管(10),所述出料管(10)的外壁插接有电磁阀(11)。

2.根据权利要求1所述的外墙涂料搅拌罐,其特征在于:所述搅拌盘(6)包括外圈(17),所述外圈(17)的内腔设置有轴承(19)且轴承(19)通过支杆(18)和外圈(17)内壁连接,所述支杆(18)的顶部与底部均安装有搅拌杆(20)。

3.根据权利要求1所述的外墙涂料搅拌罐,其特征在于:所述罐体(1)的内壁开设有与外圈(17)相适配的滑槽(21)。

4.根据权利要求1所述的外墙涂料搅拌罐,其特征在于:所述液压缸(14)的液压输出端和活塞杆(13)的液压输入端连接。

5.根据权利要求1所述的外墙涂料搅拌罐,其特征在于:所述外接电源(15)与第一电机(3)、第二电机(7)、液压缸(14)和电磁阀(11)电性连接。
