专利号: 2018202608585
申请人: 重庆工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

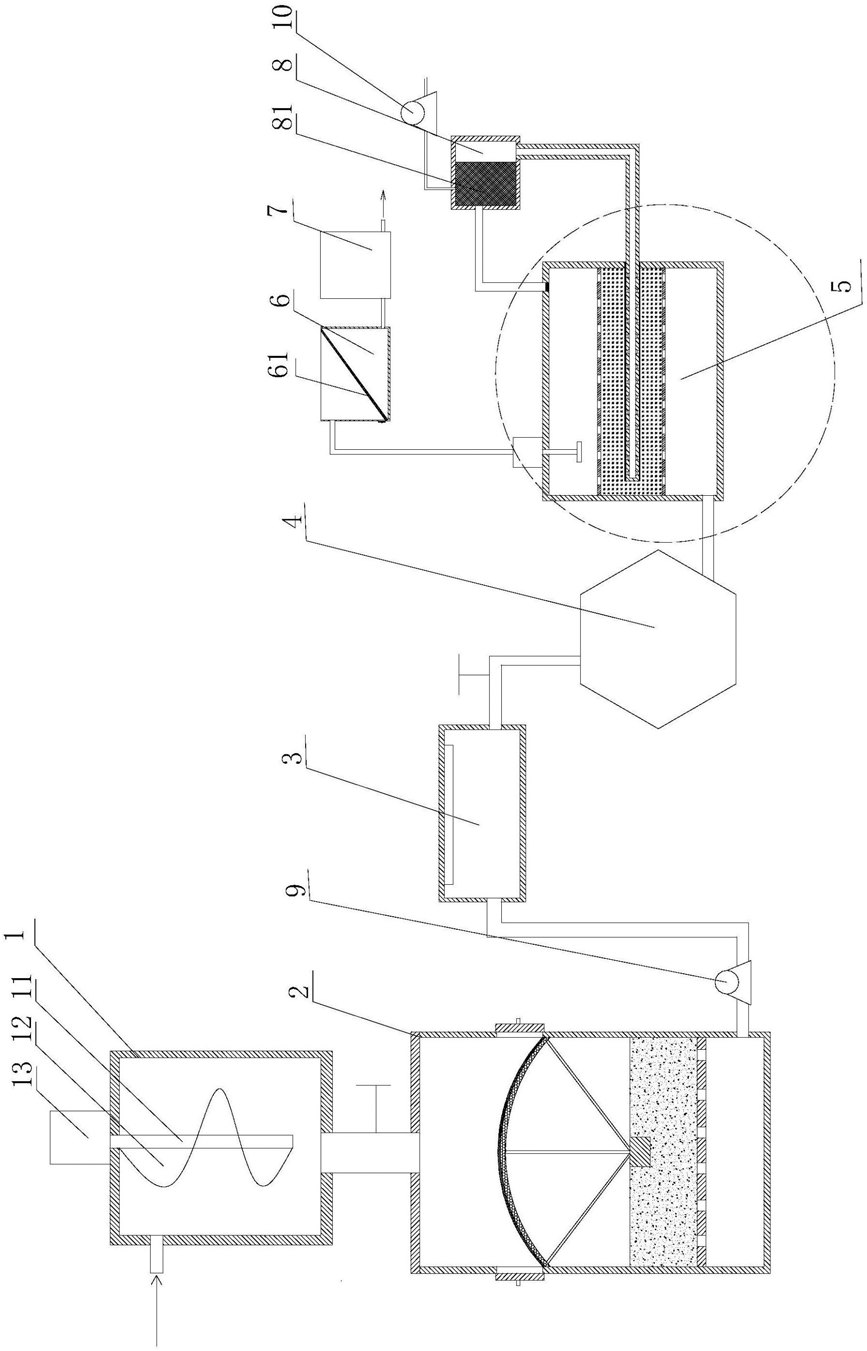

1.一种生活污水处理系统,其特征在于:包括依次连通的粉碎装置、过滤吸附装置、紫外线杀菌装置、厌氧罐、好氧罐、过滤池和反渗透装置;

所述好氧罐内设有支撑板Ⅱ、支撑板Ⅲ和好氧型微生物填料,所述支撑板Ⅱ和支撑板Ⅲ均安装于好氧罐侧壁上,所述支撑板Ⅱ位于支撑板Ⅲ上方,两支撑板上均设置有通孔,且支撑板Ⅱ与支撑板Ⅲ之间形成用于放置好氧型微生物填料的空间;所述好氧罐的进液口设置于支撑板Ⅲ下方的好氧罐侧壁上,所述好氧罐内安装有抽水管,该抽水管位于支撑板Ⅱ上方,且抽水管连接提升泵的输入端,提升泵的输出端通过管道连接过滤池;

还包括氧气发生装置,所述氧气发生装置内设有过氧化钠包,所述氧气发生装置设置有两个进气口和一个出气口,其中:第一进气口连接好氧罐顶部设置的出气管,用于向氧气发生装置内输入好氧罐内产生的二氧化碳;第二进气口连接抽气泵,用于向氧气发生装置内输入空气;所述氧气发生装置的出气口连接向好氧型微生物填料中通入氧气的进气管,所述进气管以另一端密封的方式穿过好氧罐侧壁进入好氧型微生物填料的内部,位于好氧型微生物填料内部的进气管管段的侧壁沿径向设置有向好氧型微生物填料通入氧气的多个出气孔,且该管段外侧还包覆有一层防水透气膜。

2.根据权利要求1所述的生活污水处理系统,其特征在于:所述过滤吸附装置内部设置有支撑板Ⅰ,所述支撑板Ⅰ安装于过滤吸附装置的侧壁上,所述支撑板Ⅰ上设有通孔;所述支撑板Ⅰ上方设置有活性炭吸附箱,所述活性炭吸附箱的箱体由不锈钢网板组成,且箱体内部填充有活性炭;所述活性炭吸附箱上方设置有过滤组件;所述过滤组件包括与过滤吸附装置内壁接触设置的上拱结构的弧形过滤件和基座,所述基座上设置有支撑弧形过滤件的支撑杆,且所述基座安装于活性炭吸附箱上设置的与基座适形的凹槽内;所述过滤吸附装置与弧形过滤件的接触处开设有固废出口;所述过滤吸附装置的顶部设有进液口,其侧壁上设置有出液口,且该出液口位于支撑板Ⅰ下方。

3.根据权利要求1所述的生活污水处理系统,其特征在于:所述粉碎装置内设置有搅拌轴,所述搅拌轴上设有沿螺旋方向布置的搅拌刀片;所述粉碎装置顶部设置有驱动电机,用以驱动搅拌轴实现旋转;所述粉碎装置的侧壁设有进液口,底部设有出液口。

4.根据权利要求1所述的生活污水处理系统,其特征在于:所述过滤吸附装置与紫外线杀菌装置之间的管道上设置有加压泵;所述紫外线杀菌装置的内壁上设置有紫外线灯。

5.根据权利要求1所述的生活污水处理系统,其特征在于:所述过滤池内倾斜设置有不锈钢过滤板,且过滤池与该过滤板下端部接触处设有固废出口。

6.根据权利要求1所述的生活污水处理系统,其特征在于:所述反渗透装置内设有抗污染性的高压反渗透膜。

7.根据权利要求1所述的生活污水处理系统,其特征在于:所述好氧罐上与出气管配合的排气孔孔口设有防水透气膜。

8.根据权利要求2所述的生活污水处理系统,其特征在于:所述过滤吸附装置上的固废出口为过滤吸附装置侧壁上开设的通孔,所述通孔通过密封盖密封。

9.根据权利要求2所述的生活污水处理系统,其特征在于:所述弧形过滤件包括不锈钢弧形过滤网和可拆卸式设置于不锈钢弧形过滤网上的竹炭纤维层。

10.根据权利要求1所述的生活污水处理系统,其特征在于:所述粉碎装置与过滤吸附装置之间的管道上设置有流量控制阀,所述紫外线杀菌装置与厌氧罐之间的管道上也设置有流量控制阀。
