1.一种加工中心对刀仪，其特征在于：包括

刀具固定装置，用于装夹刀具(4)，并带动刀具(4)自转；

高精度测头机构，用于与刀具(4)接触，并设置与记录绝对刀长与刀具直径、设置相对刀长与设置基准刀具；

左右调节装置，用于带动高精度测头机构左右移动实现在水平方向上的测量或记录；

上下调节装置，用于带动高精度测头机构上下移动实现在垂直方向上的测量或记录。

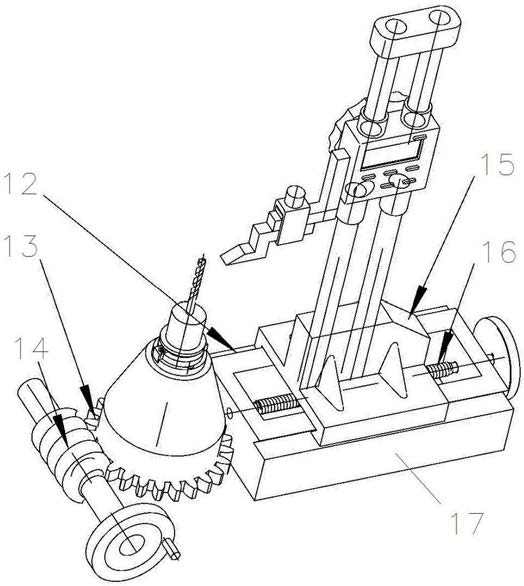

2.根据权利要求1所述的加工中心对刀仪，其特征在于：所述刀具固定装置包括刀具固定座(5)、涡轮蜗杆副和刀具旋转手轮(6)，所述刀具旋转手轮(6)与涡轮蜗杆副中的蜗杆(14)同轴设置，所述刀具固定座(5)与涡轮蜗杆副中的涡轮(13)同轴设置，由刀具旋转手轮(6)带动蜗杆(14)转动，从而涡轮蜗杆副转动，从而使与涡轮(13)固定连接的刀具固定座(5)进行自转。

3.根据权利要求1所述的加工中心对刀仪，其特征在于：所述高精度测头机构包括测头(3)与数显显示屏(1)，所述测头(3)安装在数显显示屏(1)上，并且测头(3)的测量端部对准刀具固定装置方向，所述数显显示屏(1)接收测头(3)测量的数据，用于设置与记录绝对刀长与刀具直径、设置相对刀长、设置基准刀具。

4.根据权利要求3所述的加工中心对刀仪，其特征在于：所述左右调节装置包括测头保持架(15)和滑动座(17)，所述测头保持架(15)的下端设有燕尾槽(151)，所述滑动座(17)上设置有燕尾轨道(12)，测头保持架(15)通过燕尾槽(151)与燕尾轨道(12)的配合滑动连接在滑动座(17)上。

5.根据权利要求4所述的加工中心对刀仪，其特征在于：所述左右调节装置还包括测头运动手轮(11)和测头驱动丝杆(16)，所述测头驱动丝杆(16)可自转地安装在滑动座(17)上，与测头保持架(15)的下端螺纹连接，所述测头运动手轮(11)与测头驱动丝杆(16)固定连接并带动其转动。

6.根据权利要求5所述的加工中心对刀仪，其特征在于：所述测头保持架(15)上设置有至少两根平行排布的测头导轨(8)，所述上下调节装置用于带动数显显示屏(1)沿测头导轨(8)上下移动。

7.根据权利要求6所述的加工中心对刀仪，其特征在于：在测头导轨(8)的顶端设置有测头导轨限位块(7)。

8.根据权利要求4所述的加工中心对刀仪，其特征在于：所述测头保持架(15)的燕尾槽(151)与滑动座(17)的燕尾轨道(12)之间留有一定间隙，该间隙上安装有用于调节燕尾槽(151)与燕尾轨道(12)配合间隙的楔块(18)，所述楔块(18)在平行于燕尾槽(151)轴线的方向上设置为：其一端向另一端尺寸逐渐减小。
