专利号: 2018203366742
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

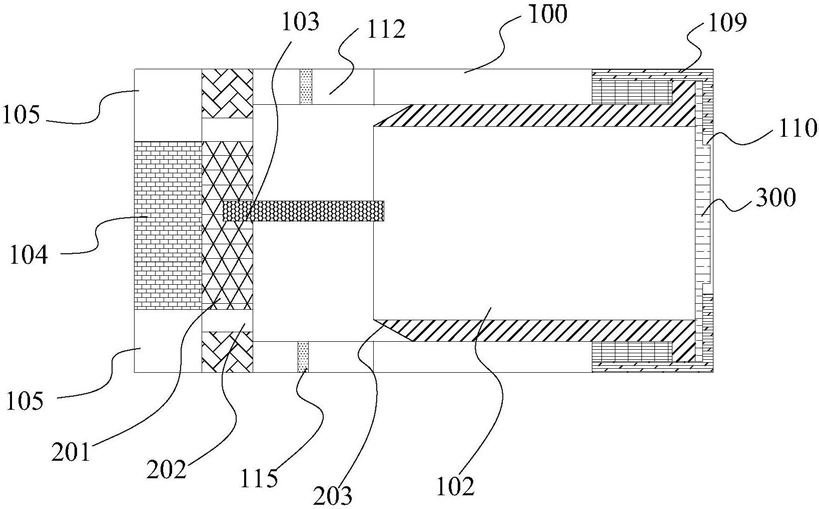

1.一种增强型气流致声激振装置,其特征在于,包括:壳体(100)和设于所述壳体(100)内的环音振动机构和压电换能机构(300);其中环音振动机构,包括设于所述壳体(100)一端开口部的微孔增流组件、位于所述壳体(100)内腔中的环形谐振腔(102),以及位于所述微孔增流组件与环形谐振腔(102)之间的且与所述环形谐振腔(102)同轴设置的中心柱(103);所述微孔增流组件包括一环形堵塞(201)和位于该环形堵塞(201)外周的环形喷气道(202);所述环形喷气道(202)与所述环形谐振腔(102)贯通相连;所述环形谐振腔(102)与所述微孔增流组件相对的端部具有环形尖劈(203),当气流通过环形喷气道(202)后冲压环形尖劈(203)处,所述环形尖劈(203)产生音频扰动使环形谐振腔(102)内部的空气进入谐振状态;以及压电换能机构(300),收容于所述壳体(100)的另一端开口部配置的盖板(109)内侧壁。

2.根据权利要求1所述的增强型气流致声激振装置,其特征在于,所述压电换能机构(300)采用压电PZT陶瓷制成压电片,该压电片位于所述环形谐振腔(102)的底部以构成环形谐振腔(102)的刚性壁面。

3.根据权利要求2所述的增强型气流致声激振装置,其特征在于,所述压电片在最低振型下的固有频率等于环形谐振腔(102)内的空气谐振频率。

4.根据权利要求1所述的增强型气流致声激振装置,其特征在于,所述环形喷气道(202)为一环形贯通的进气槽(2021),该进气槽(2021)的槽壁通过一组筋板(204)与所述环形堵塞(201)相连;以及所述进气槽(2021)的进气端的内径大于该进气槽(2021)的出气端的内径。

5.根据权利要求1所述的增强型气流致声激振装置,其特征在于,所述环形喷气道(202)为一环形结构的间隔设置的若干进气孔(2022);

所述进气孔(2022)的进气端的内径大于该进气孔(2022)的出气端的内径。

6.根据权利要求4或5任一项所述的增强型气流致声激振装置,其特征在于,所述微孔增流组件与所述环形谐振腔(102)之间留有间隙(112);所述中心柱(103)位于该间隙(112)处;以及所述中心柱(103)的一端与所述环形堵塞(201)固定相接形成固定端。

7.根据权利要求6所述的增强型气流致声激振装置,其特征在于,所述中心柱(103)的另一端的活动端部分地伸入所述环形谐振腔(102)内。

8.根据权利要求7所述的增强型气流致声激振装置,其特征在于,所述间隙(112)的周向开有数个垂直轴或倾斜的排气孔(115)。

9.根据权利要求1所述的增强型气流致声激振装置,其特征在于,所述环形尖劈(203)为外倒角结构;以及所述环形尖劈(203)对准所述环形喷气道(202)的出气端。
