专利号: 2018203766069
申请人: 安徽工程大学
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

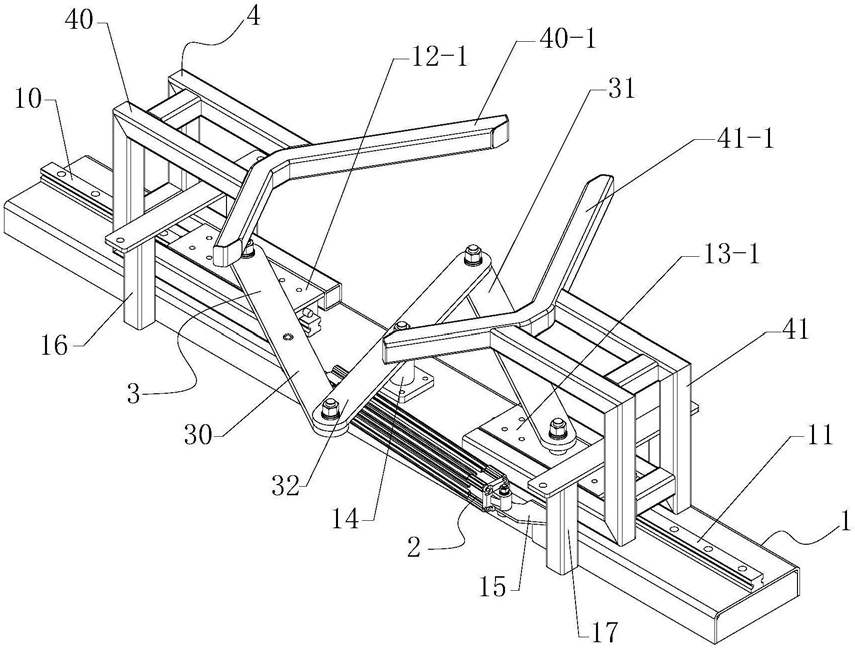

1.一种工件抱紧夹持装置,其特征在于:包括基座(1)、气缸(2)、连杆机构(3)和夹持机构(4),所述基座(1)上设有滑轨一(10)和滑轨二(11),所述滑轨一(10)上设有滑块一(12),所述滑轨二(11)上设有滑块二(13),所述滑块一(12)上表面设有连接板一(12-1),所述滑块二(13)上表面设有连接板二(13-1),所述基座(1)中间设有支撑杆(14),所述基座(1)侧面设有铰接座(15),所述气缸(2)的缸体底座与铰接座(15)铰接,所述连杆机构(3)包括推动杆一(30)、推动杆二(31)和转动杆(32),所述转动杆(32)中间与支撑杆(14)上端可转动连接,所述推动杆一(30)的一端与连接板一(12-1)上表面铰接,另一端与转动杆(32)的一端铰接,所述推动杆二(31)的一端与连接板二(13-1)上表面铰接,另一端与转动杆(32)的一端铰接,所述推动杆一(30)下表面设有销钉(30-1),所述气缸(2)的活塞杆前端与销钉(30-1)可转动连接,所述夹持机构(4)包括夹持座一(40)和夹持座二(41),所述夹持座一(40)固定在连接板一(12-1)上,所述夹持座二(41)固定在连接板二(13-1)上表面,所述夹持座一(40)前端设有抱臂一(40-1),且抱臂一(40-1)与夹持座一(40)焊接,所述夹持座二(41)前端设有抱臂二(41-1),且抱臂二(41-1)与夹持座二(41)焊接。

2.根据权利要求1所述的一种工件抱紧夹持装置,其特征在于:所述抱臂一(40-1)和抱臂二(41-1)中间的夹角均为150°。

3.根据权利要求1所述的一种工件抱紧夹持装置,其特征在于:所述夹持座一(40)内侧设有限位架一(16),且限位架一(16)与基座(1)通过螺栓连接,所述限位架一(16)的固定位置可前后移动。

4.根据权利要求1所述的一种工件抱紧夹持装置,其特征在于:所述夹持座二(41)内侧设有限位架二(17),且限位架二(17)与基座(1)通过螺栓连接,所述限位架二(17)的固定位置可前后移动。

5.根据权利要求1所述的一种工件抱紧夹持装置,其特征在于:所述抱臂一(40-1)和抱臂二(41-1)的内侧表面均设有摩擦网纹。
