专利号: 2018203766073
申请人: 安徽工程大学
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

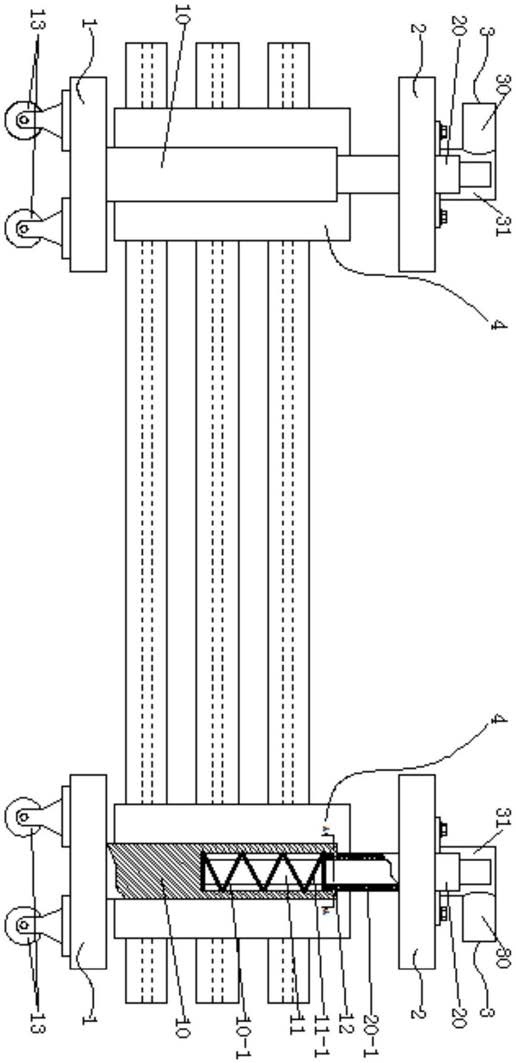

1.一种槽钢或工字钢减振放置架,其特征在于:包括底座(1)、上平台(2)、电动推杆(3)和挂架(4),所述底座(1)上对称设有立柱套(10),所述立柱套(10)内部设有圆柱孔(10-1),所述圆柱孔(10-1)中设有圆柱导杆(11),所述圆柱导杆(11)上套设有弹簧(11-1),所述上平台(2)下端对称设有套管(20),所述上平台(2)通过套管(20)插入圆柱孔(10-1)中,且套管(20)下端面与弹簧(11-1)上端接触,所述电动推杆(3)由推杆电机(30)、齿轮箱(31)、推杆(32)和“T”型块(33)组成,所述齿轮箱(31)与上平台(2)通过螺栓连接,所述推杆电机(30)与齿轮箱(31)连接,所述推杆(32)穿过上平台(2)与齿轮箱(31)连接,所述“T”型块(33)与推杆(32)端部连接,所述挂架(4)上设有“T”型槽(40),所述“T”型块(33)卡嵌与“T”型槽(40)中。2.根据权利要求1所述的一种槽钢或工字钢减振放置架,其特征在于:所述立柱套(10)上端对称设有挂钩(12),所述套管(20)侧壁上对称设有长槽(20-1),所述挂钩(12)可在长槽(20-1)中滑动。3.根据权利要求1所述的一种槽钢或工字钢减振放置架,其特征在于:所述挂架(4)两侧面设有多个卡槽(41)。4.根据权利要求1所述的一种槽钢或工字钢减振放置架,其特征在于:所述底座(1)下端设有滚轮(13)。
