专利号: 2018203907762
申请人: 安阳市国龙机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

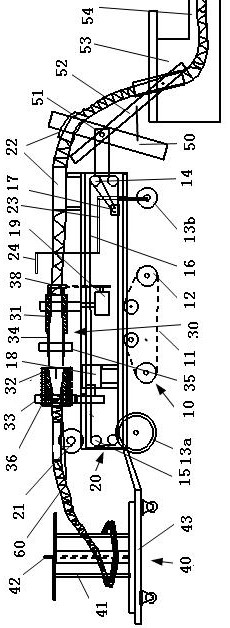

1.一种大型下水管道疏通机,包括驱动装置,管道疏通弹簧,其特征在于:所述下水管道疏通机包括疏通机架,疏通机架上自下而上滚动设置有离合器机架、离合支架和弹簧转动离合器,疏通机架下方设置有驱动装置,前方连接有弹簧导向架,下水管道疏通机包括驱动装置的驱动电机、弹簧转动离合器的转动电机、弹簧转动离合器的离合电机和带动弹簧转动离合器往返于疏通机架上的移动电机,疏通下水道时,驱动装置带动整个下水管道疏通机行驶的同时,离合电机带动弹簧转动离合器在离合器机架上移动,弹簧转动离合器在离合器机架上前后移动时,使管道疏通弹簧与多个夹紧板间间歇性交替同时转动与脱离,移动电机通过传动机构使弹簧转动离合器在疏通机架上往返移动,对下水道内进行前后疏通。2.根据权利要求1所述的一种大型下水管道疏通机,其特征在于:所述弹簧转动离合器包括多个夹紧板,多个夹紧板两端设置有主动锥形套筒和从动锥形套筒,两者轴心相同,相对端为锥形结构,主动锥形套筒外周设置有轴承座,从动轴承外周设置有弹簧离合套筒,主动轴承座固定连接在托架上,离合套筒外周螺纹连接有离合齿轮,离合齿轮与离合电机输出轴上的输出齿轮啮合,从动锥形套筒与从动轴承座之间通过从动轴承连接,弹簧转动离合器转动电机带动主动锥形套筒转动。3.根据权利要求1所述的一种大型下水管道疏通机,其特征在于:所述传动机构包括设置在疏通机架前后两端的两对链轮,两对链轮上连接有两条环形链轮条,链条与离合器机架固定连接,疏通机架两端设置有移动触点,离合器机架两端设置有移动限位开关,移动限位开关接触移动触点后,离合器机架带动转动离合器改变移动方向。4.根据权利要求1所述的一种大型下水管道疏通机,其特征在于:所述疏通机架下设置有多个车轮,其中包括方向轮,方向轮上设置有连杆,连杆上连接有转向把柄。5.根据权利要求1所述的一种大型下水管道疏通机,其特征在于:所述疏通弹簧导向架上设置有疏通弹簧导向管,管道疏通弹簧呈弯曲状伸向下水道内。6.根据权利要求1所述的一种大型下水管道疏通机,其特征在于:所述离合电机设置在离合器机架上,转动电机固定在托架上,托架通过支撑架连接在离合支架上,离合器机架滚动设置在疏通机架上,驱动电机和移动电机设置在疏通机架上,离合支架两端设置有离合限位开关,离合器机架两端设置有对应的离合限位开关触点,离合限位开关接触对应的触点后,离合支架带动弹簧转动离合器向相反方向移动,与此同时,多个夹紧板与主动锥形套筒以及从动锥形套筒之间发生离合变化。7.根据权利要求1所述的一种大型下水管道疏通机,其特征在于:所述驱动装置为履带式驱动结构,驱动装置内设置有差速器,驱动车上配备与遥控接收装置,驱动车驱动轮与驱动电机之间传动连接。8.根据权利要求1所述的一种大型下水管道疏通机,其特征在于:所述下水管道疏通机配备有弹簧展开装置,弹簧展开装置上缠绕有管道疏通弹簧,弹簧展开装置包括底座,垂直固定在底座上的立轴,立轴上设置的转轮,底座下设置的移动轮,往返疏通管道现场时,弹簧展开装置拖挂在疏通机架后移动,使用管道疏通弹簧时,将整个弹簧展开使用。9.根据权利要求1所述的一种大型下水管道疏通机,其特征在于:所述多个夹紧板的外周垂直方向上分别固定有弹力板,多个弹力板之间收尾固定连接,形成以轴心为中心的多边形弹力环。

10.根据权利要求9所述的一种大型下水管道疏通机,其特征在于:所述多个夹紧板为三个,所述多边形弹力环为三角形,三角形的三个边位于分别垂直于三个夹紧板的中间位置。
