专利号: 201820407132X
申请人: 郑州中谷机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-07-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

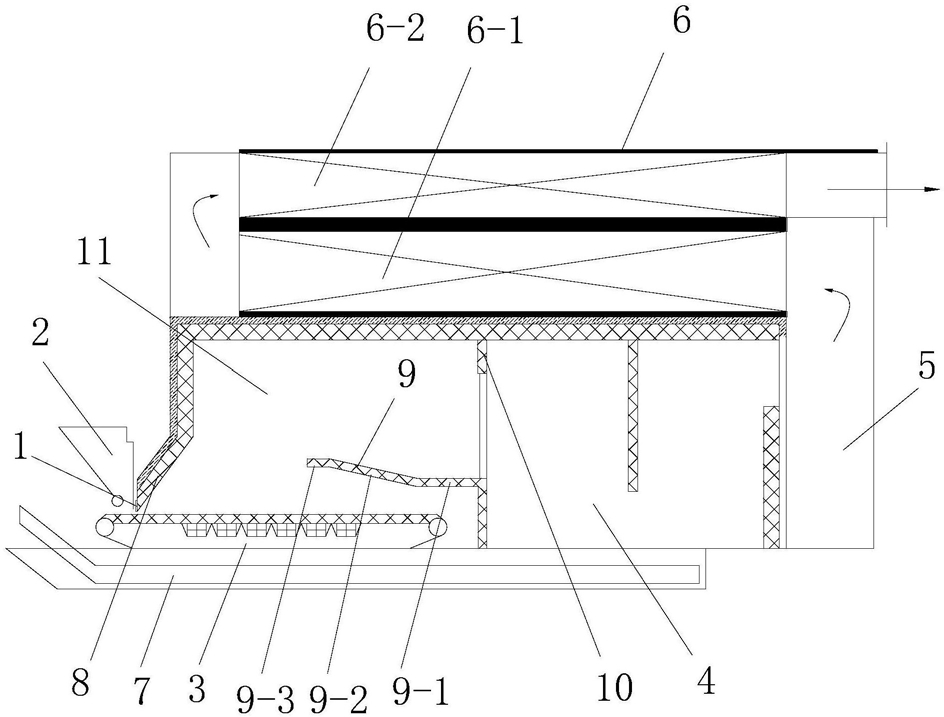

1.一种粮食烘干用燃煤热风炉,其特征在于:包括燃烧室,所述燃烧室的前端设置有上煤机,所述燃烧室下部设置有链条炉排,所述燃烧室后部设置有沉降室,所述燃烧室和所述沉降室下设置有除渣机,所述沉降室后部设置有垂直的烟气道,所述燃烧室上方设置有换热器,所述烟气道与所述换热连通,所述燃烧室的前壁向前端弯折形成前拱,所述燃烧室的后壁上固定设置有后拱,所述燃烧室的出口处设置有挡火墙。

2.根据权利要求1所述的一种粮食烘干用燃煤热风炉,其特征在于:所述煤机下端设置有用于调节煤厚度的煤闸板,所述煤闸板的上端设置有位移传感器。

3.根据权利要求1所述的一种粮食烘干用燃煤热风炉,其特征在于:所述前拱与竖直的燃烧室前壁所成的夹角为40~50°。

4.根据权利要求1所述的一种粮食烘干用燃煤热风炉,其特征在于:所述后拱由依次连接的第一水平部、弯折部、第二水平部构成。

5.根据权利要求4所述的一种粮食烘干用燃煤热风炉,其特征在于:所述弯折部与第一水平部和第二水平部所成的夹角的15~30°。

6.根据权利要求1所述的一种粮食烘干用燃煤热风炉,其特征在于:所述热换器内设置有空气流道和烟气流道。

7.根据权利要求6所述的一种粮食烘干用燃煤热风炉,其特征在于:所述空气流道为三流程空气流道,所述烟气流道为二流程空气流道。

8.根据权利要求7所述的一种粮食烘干用燃煤热风炉,其特征在于:所述烟气流道第一流程的截面积为第二流程截面积的两倍。
