专利号: 2018204071353
申请人: 郑州中谷机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-06-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

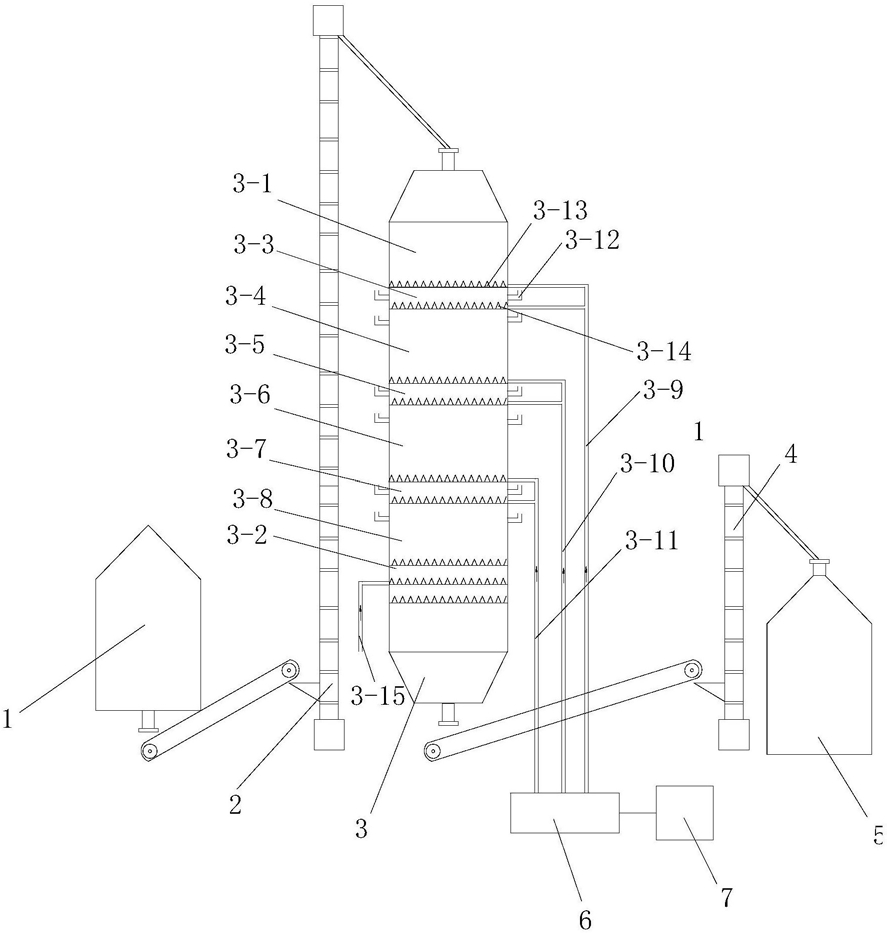

1.一种多级粮食烘干系统,包括依次连接的原料仓、第一提升机、烘干塔、第二提升机和成品仓,其特征在于:所述烘干塔由上往下依次设置有储粮段、多级烘干段、冷却段,所述多级烘干段从上往下依次由高温烘干段、第一缓苏段、中温烘干段、第二缓苏段、低温烘干段和第三缓苏段构成。

2.根据权利要求1所述的一种多级粮食烘干系统,其特征在于:所述高温烘干段与高温进风管连通,所述中温烘干段与中温进风管连通,所述低温烘干段与低温进风管连通,所述高温进风管、中温进风管、低温进风管下方的两侧均设置有出气口。

3.根据权利要求2所述的一种多级粮食烘干系统,其特征在于:所述高温进风管、中温进风管和低温进风管分别与换热器连通,所述换热器与热风炉连接。

4.根据权利要求2所述的一种多级粮食烘干系统,其特征在于:所述烘干塔的塔体内设置有与高温进风管、中温进风管和低温进风管分别连通的上进风管和下进风管。

5.根据权利要求4所述的一种多级粮食烘干系统,其特征在于:所述上进风管和下进风管的横截面为三角形,所述上进风管和下进风管的侧壁上设置有进风口。

6.根据权利要求4所述的一种多级粮食烘干系统,其特征在于:所述上进风管和下进风管分别为横向层状排列,所述上进风管和所述下进风管层间间隔排列。

7.根据权利要求1所述的一种多级粮食烘干系统,其特征在于:所述冷却段与冷风进风管连通。
