专利号: 2018204759113
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种旋风分离尘杯,其特征在于,包括:

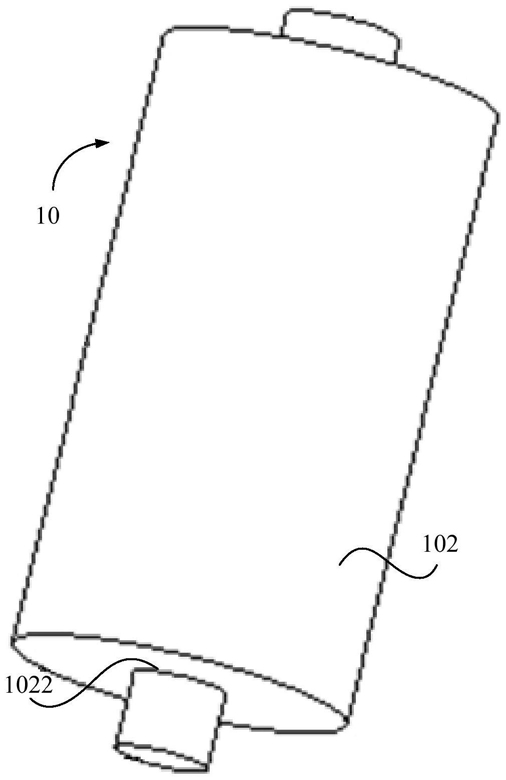

外筒,所述外筒的两个端面分别开设有进风口和出风口;

分离主体,设于所述外筒内,且所述分离主体与所述外筒同轴,所述分离主体包括连通所述进风口与所述出风口的螺旋管道;

所述螺旋管道包括:靠近所述进风口的起旋板,靠近所述出风口的导风板,以及连接所述起旋板和所述导风板的螺旋平板,其中,所述起旋板与所述导风板之间夹角为预设角度,气流经所述进风口流入所述分离主体时,依次经所述起旋板、所述螺旋平板以及所述导风板由所述出风口流出。

2.根据权利要求1所述的旋风分离尘杯,其特征在于,所述分离主体还包括:通风管,所述通风管内设有分隔板,以使所述通风管沿轴向构造成相互独立的进风管及出风管,其中,所述螺旋管道围设于所述通风管外。

3.根据权利要求2所述的旋风分离尘杯,其特征在于,所述进风管的一端与所述进风口相连通,所述进风管的另一端的周向开设有与所述螺旋管道连通的开口,所述气流经所述进风口流入所述进风管,再经所述开口流入所述螺旋管道。

4.根据权利要求3所述的旋风分离尘杯,其特征在于,所述出风管的一端与所述出风口相连通,所述出风管的另一端开设有多个微孔,流经所述螺旋管道的气流的一部分经所述微孔流入所述出风管,另一部分沿所述螺旋管道的切向向外甩出。

5.根据权利要求1至4中任一项所述的旋风分离尘杯,其特征在于,所述起旋板与所述导风板平行。

6.根据权利要求1至4中任一项所述的旋风分离尘杯,其特征在于,所述起旋板与所述导风板不平行。

7.根据权利要求6所述的旋风分离尘杯,其特征在于,所述起旋板与所述导风板之间的夹角小于等于30度。

8.根据权利要求6所述的旋风分离尘杯,其特征在于,所述导风板相对于所述外筒的轴线的弧度为10°~45°。

9.根据权利要求1至4中任一项所述的旋风分离尘杯,其特征在于,所述导风板与所述螺旋平板之间的夹角大于15°且小于45°。

10.一种吸尘器,其特征在于,包括:权利要求1至9中任一项所述的旋风分离尘杯。
