专利号: 2018205395612
申请人: 四川交通职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

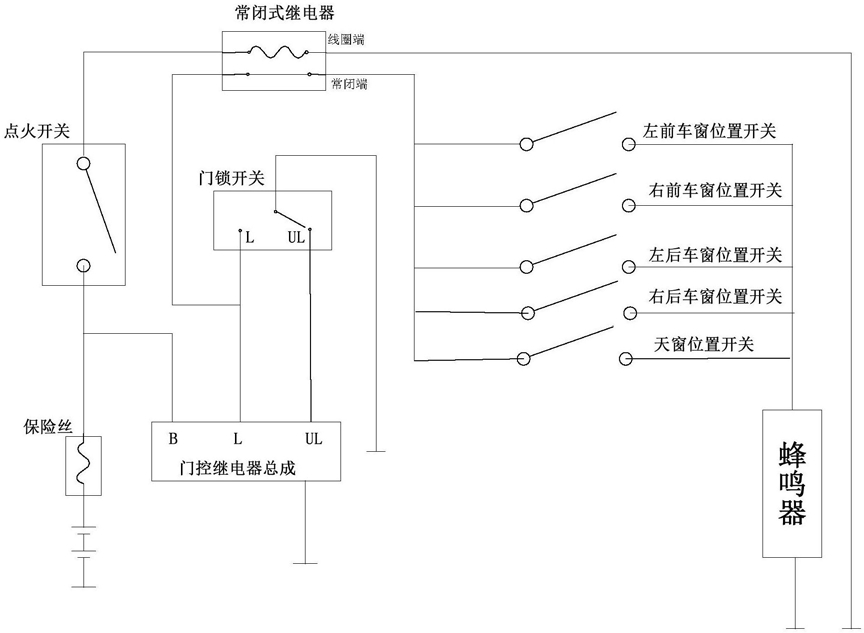

1.一种车窗未完全关闭报警系统,其特征在于,包括常闭式继电器、至少4个位置开关和蜂鸣器;

每个所述位置开关的一端均与蜂鸣器的一端连接,蜂鸣器的另一端接地;每个所述位置开关的另一端与均与常闭式继电器中常闭端的一端连接;

所述常闭式继电器中常闭端的另一端分别与门锁开关和门控继电器总成连接,其线圈端的一端接地,另一端通过点火开关及保险丝与电源连接;

所述点火开关与门控继电器总成连接。

2.根据权利要求1所述的车窗未完全关闭报警系统,其特征在于,所述常闭式继电器中常闭端的另一端与门锁开关的L端和门控继电器的L端连接,所述门锁开关的UL端与门控继电器总成的UL端连接,所述门锁开关的刀闸端接地;

所述门控继电器总成的B端与点火开关未连接常闭式继电器的一端连接。

3.根据权利要求1所述的车窗未完全关闭报警系统,其特征在于,包括5个位置开关,所述5个位置为左前窗位置开关、右前窗位置开关、左后方位置开关、右后方位置开关和天窗位置开关;

每个所述位置开关设置于对应车窗的顶端;

所述蜂鸣器设置于方向盘下方。
