专利号: 2018205594033
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

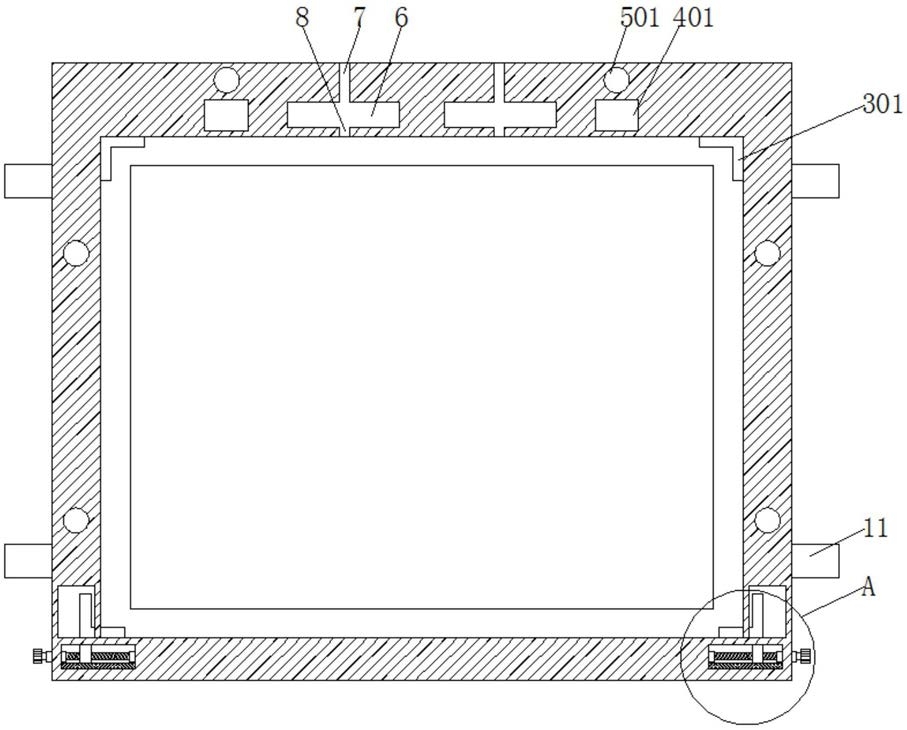

1.一种可拆卸的汽车前置挡风玻璃,包括第一玻璃框(1)和第二玻璃框(2),其特征在于:所述第一玻璃框(1)和第二玻璃框(2)表面的底部均设置有第一固定机构(3),所述第一玻璃框(1)和第二玻璃框(2)表面的顶部设置有第二固定机构(4),所述第一玻璃框(1)和第二玻璃框(2)表面上的第二固定机构(4)的上侧设置有第三固定机构(5),所述第一玻璃框(1)和第二玻璃框(2)表面的顶部开设有通水槽(6),所述通水槽(6)的顶部连通有第一通水管(7),所述通水槽(6)的底部连通有第二通水管(8),所述第一玻璃框(1)和第二玻璃框(2)之间活动连接有挡风玻璃本体(9)。

2.根据权利要求1所述的一种可拆卸的汽车前置挡风玻璃,其特征在于:所述第一固定机构(3)包括第一支撑板(301),所述第一支撑板(301)固定连接在第一玻璃框(1)和第二玻璃框(2)的内壁,所述第一玻璃框(1)和第二玻璃框(2)侧面的底部开设有第一凹槽(302),所述第一凹槽(302)内腔的内侧壁上固定连接有第一套筒(303),所述第一套筒(303)远离第一凹槽(302)内墙内侧壁的一端套接有第一螺纹杆(304),所述第一玻璃框(1)和第二玻璃框(2)侧面的底部固定套接有第一轴承(305),所述第一轴承(305)的内圈与第一螺纹杆(304)固定套接,所述第一螺纹杆(304)远离第一套筒(303)的一端贯穿第一轴承(305)并固定连接有第一调节旋钮(306),所述第一玻璃框(1)和第二玻璃框(2)侧面的底部开设有第二凹槽(307),所述第二凹槽(307)的内部活动连接有第二支撑板(308),所述第二支撑板(308)的顶部固定连接有滑板(309),所述滑板(309)的底端贯穿第二凹槽(307)和第一凹槽(302)并与第一螺纹杆(304)螺纹连接,所述第二凹槽(307)内腔的底壁上固定连接有第一滑槽板(310),所述第一滑槽板(310)的内部与滑板(309)滑动连接。

3.根据权利要求1所述的一种可拆卸的汽车前置挡风玻璃,其特征在于:所述第二固定机构(4)包括第三凹槽(401),所述第三凹槽(401)设置在第一玻璃框(1)和第二玻璃框(2)表面的顶部,所述第三凹槽(401)内腔的内侧壁固定连接有第二套筒(402),所述第二套筒(402)远离第三凹槽(401)内腔内侧壁的一端套接有第二螺纹杆(403),所述第一玻璃框(1)和第二玻璃框(2)表的表面固定套接有第二轴承(404),所述第二轴承(404)的内圈与第二螺纹杆(403)固定套接,所述第二螺纹杆(403)远离第二套筒(402)的一端贯穿第二轴承(404)并固定连接有第二调节旋钮(405),所述第三凹槽(401)内腔的顶壁固定连接有第二滑槽板(406),所述第二滑槽板(406)远离第三凹槽(401)内腔顶壁的一侧滑动连接有连接板(407),所述连接板(407)的表面与第二螺纹杆(403)螺纹连接,所述连接板(407)的底部贯穿第一玻璃框(1)和第二玻璃框(2)并延伸至第一玻璃框(1)和第二玻璃框(2)的内腔。

4.根据权利要求1所述的一种可拆卸的汽车前置挡风玻璃,其特征在于:所述第三固定机构(5)包括第四凹槽(501),所述第四凹槽(501)设置第一玻璃框(1)和第二玻璃框(2)侧面的顶部,所述第一玻璃框(1)表面上的第四凹槽(501)的内部设置有螺栓(502),所述第二玻璃框(2)表面上的第四凹槽(501)的内部设置有紧定螺母(503),所述第一玻璃框(1)通过螺栓(502)和紧定螺母(503)与第二玻璃框(2)固定连接。

5.根据权利要求1所述的一种可拆卸的汽车前置挡风玻璃,其特征在于:所述第一玻璃框(1)和第二玻璃框(2)相对的一侧均固定连接有密封垫(10),且密封垫(10)与挡风玻璃本体(9)紧密贴合。

6.根据权利要求1所述的一种可拆卸的汽车前置挡风玻璃,其特征在于:所述第一玻璃框(1)和第二玻璃框(2)的表面均固定连接有固定板(11),且固定板(11)的数量为八个。
