专利号: 201820567181X
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

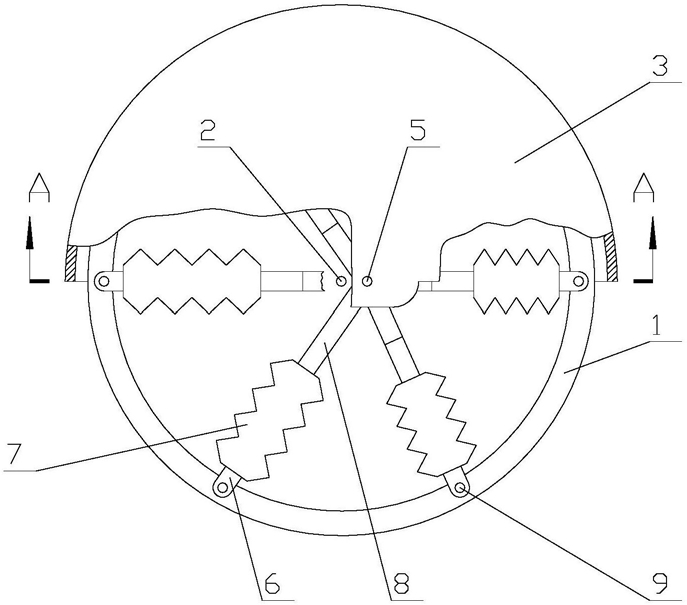

1.一种小温差热能发动机,其特征在于,包括:

敞开式的机壳(3),所述机壳(3)具有一空心的内腔体;

转动副组件,包括部分地收容于所述内腔体中的转轮(1)、设于所述转轮(1)上且与该转轮(1)同轴线的转轴(2),以及设于所述内腔体对应于所述转轮(1)的径向面的一个壁面上的适于所述转轴(2)插入的轴承座(4);以及推拉组件,包括固设于所述内腔体对应于所述转轮(1)的径向面的另一个壁面上的定轴(5)、转动套接在所述定轴(5)上的沿转轮(1)周向阵列式分布的若干个推拉单元;所述推拉单元包括转动套接在所述定轴(5)上的连杆(8)、与所述连杆(8)相连的伸缩器(7),以及与所述伸缩器(7)相连的支座(6);所述支座(6)通过铰轴(9)与转轮(1)的周向边沿铰接;所述伸缩器(7)为弹性材料制成的密封罐体,且该密封罐体内封存有适于热胀冷缩的介质。

2.根据权利要求1所述的小温差热能发动机,其特征在于,所述转轮(1)的截面的形状呈С形;

若干个所述推拉单元的支座(6)分别通过铰轴(9)与C形转轮(1)的开口面的周向边沿铰接。

3.根据权利要求1所述的小温差热能发动机,其特征在于,所述定轴(5)的轴线与转轴(2)的轴线错位且平行;

所述定轴(5)位于转轴(2)的右侧或左侧。

4.根据权利要求1所述的小温差热能发动机,其特征在于,所述机壳(3)适于罩住转轮(1)径向的二分之一;

所述转轮(1)包括轮圈(10)、位于所述轮圈(10)中心的轮毂(12),以及设于所述轮圈(10)与轮毂(12)之间阵列式分布的若干根辐条(11);

所述转轴(2)穿设于所述轮毂(12)的中心位置上。

5.根据权利要求1所述的小温差热能发动机,其特征在于,所述伸缩器(7)适于沿着在所述定轴(5)轴线的垂直面内从所述定轴(5)至所述铰轴(9)的直线方向伸缩变形。

6.根据权利要求5所述的小温差热能发动机,其特征在于,所述伸缩器(7)的侧壁沿伸缩器(7)的伸缩方向呈锯齿形。

7.根据权利要求1所述的小温差热能发动机,其特征在于,所述连杆(8)与定轴(5)套接的端部设有轴承孔;且若干个所述推拉单元的连杆(8)套接在定轴(5)上的轴承孔沿定轴(5)的轴线方向排列,且每相邻的两个轴承孔之间存有间隙。

8.根据权利要求5或6任一项所述的小温差热能发动机,其特征在于,所述支座(6)内设有与伸缩器(7)连通的密封的空腔(13);

所述空腔(13)中填充有适于热胀冷缩的介质。

9.根据权利要求8所述的小温差热能发动机,其特征在于,所述支座(6)内设有一导孔(14);

所述导孔(14)为盲孔且该盲孔的孔口与伸缩器(7)连通;

所述导孔(14)的轴线与伸缩器(7)的伸缩方向平行。

10.根据权利要求9所述的小温差热能发动机,其特征在于,所述连杆(8)与伸缩器(7)相连的一端固设有一导杆(15);

所述导杆(15)沿所述伸缩器(7)的伸缩方向插入伸缩器(7)中;所述导杆(15)插入伸缩器(7)中的部分的端部插入所述导孔(14)中;以及所述导杆(15)插入导孔(14)的端部与导孔(14)的径向端壁面之间存在空隙,即所述导杆(15)适于沿着导孔(14)作轴向移动。
