专利号: 2018206104667
申请人: 民乐县奥星农业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

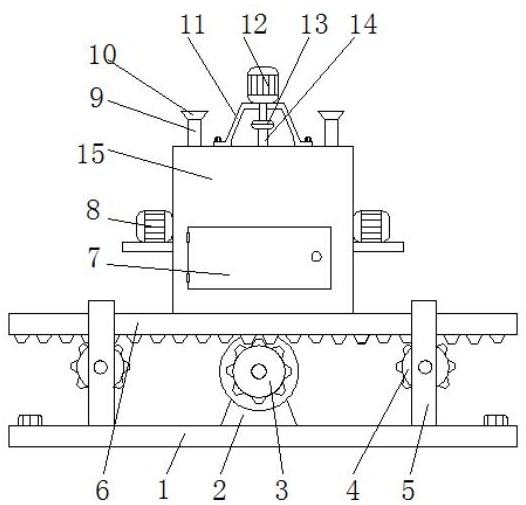

1.一种中药材筛选装置,包括底座(1),其特征在于:所述底座(1)顶部的中轴处固定连接有第一正反电机(2),所述第一正反电机(2)的输出端固定连接有主动齿轮(3),所述主动齿轮(3)的顶部啮合有齿板(6),所述齿板(6)底部的两侧均啮合有从动齿轮(4),所述从动齿轮(4)的表面活动连接有支撑柱(5),所述支撑柱(5)的底部与底座(1)顶部的连接处固定连接,所述齿板(6)的顶部固定连接有筛选本体(15),所述筛选本体(15)的顶部设有固定架(11),所述固定架(11)的顶部设有第三电机(12),所述第三电机(12)的输出端贯穿固定架(11)并固定连接有转盘(13),所述转盘(13)的底部固定连接有旋转轴(14),所述旋转轴(14)的底部贯穿筛选本体(15)的顶部并固定连接有轮盘(20),所述轮盘(20)的底部固定连接有扰动齿(19),所述筛选本体(15)顶部的两侧均连通有进料口(9),所述进料口(9)的底部贯穿至筛选本体(15)的内腔处,所述筛选本体(15)的内腔设有筛板(23),所述筛板(23)的两侧均套设有固定座(18),所述固定座(18)的内腔设有弹簧(22),所述筛选本体(15)的两侧均设有第二电机(8),所述第二电机(8)的输出端贯穿至筛选本体(15)的内腔并固定连接有凸轮盘(16),所述筛选本体(15)内腔的底部设有储物框(24)。

2.根据权利要求1所述的一种中药材筛选装置,其特征在于:所述固定座(18)的外侧固定连接有滑块(17),所述筛选本体(15)内腔的两侧均开设有与滑块(17)配合使用的滑槽(21)。

3.根据权利要求1所述的一种中药材筛选装置,其特征在于:所述第二电机(8)的底部固定连接有固定杆,且固定杆与筛选本体(15)的连接处固定连接,所述筛选本体(15)的表面开设有活动门(7),所述活动门(7)与筛选本体(15)的连接处通过合页活动连接。

4.根据权利要求1所述的一种中药材筛选装置,其特征在于:所述进料口(9)的顶部固定连接有漏斗(10),所述主动齿轮(3)、从动齿轮(4)和齿板(6)的表面均设有耐磨层。

5.根据权利要求1所述的一种中药材筛选装置,其特征在于:所述底座(1)顶部的两侧均设有地脚螺栓,所述底座(1)的底部与地面的连接处通过地脚螺栓固定连接。
