专利号: 2018206247675
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

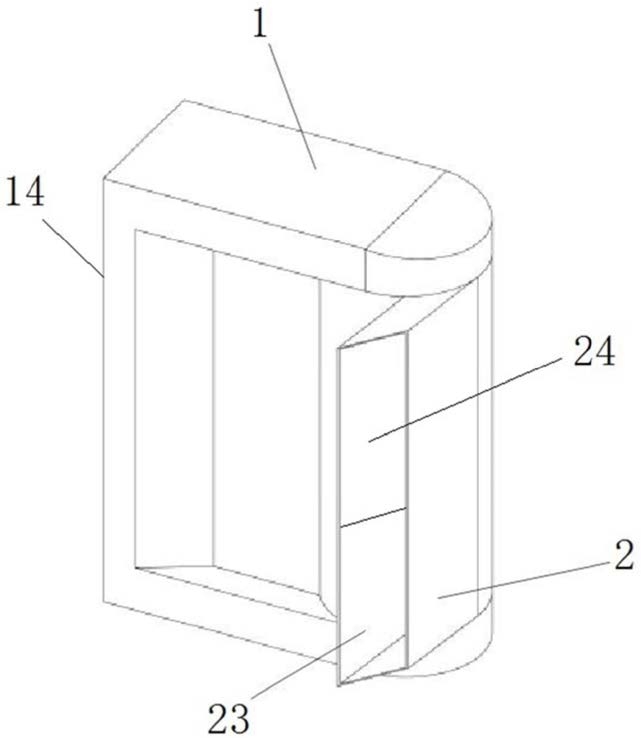

1.一种空气净化器,其特征在于,所述空气净化器包括具有主机容腔的主机(1)和具有翼展容腔的翼展部(2),所述翼展部(2)从所述主机(1)的侧向伸出并能够围绕所述主机(1)旋转,所述主机容腔内设有风机并与所述翼展容腔风道连通,所述翼展部(2)上设有所述翼展容腔的翼展风口。

2.根据权利要求1所述的空气净化器,其特征在于,所述空气净化器包括所述翼展部(2),所述翼展部(2)与所述主机(1)枢转连接。

3.根据权利要求1所述的空气净化器,其特征在于,所述主机(1)上设有所述主机容腔的主机进风口(14)和主机出风口,所述翼展风口包括翼展出风口(24)和翼展进风口(23);

其中,所述翼展出风口(24)与所述主机进风口(14)连通,所述翼展进风口(23)与所述主机出风口连通;或者,所述翼展进风口(23)与所述主机进风口(14)连通,所述翼展出风口(24)与所述主机出风口连通。

4.根据权利要求1~3中任意一项所述的空气净化器,其特征在于,所述翼展部包括第一翼展部(21)和第二翼展部(22),所述第一翼展部(21)与所述第二翼展部(22)之间的翼展夹角(a)能够调节。

5.根据权利要求4所述的空气净化器,其特征在于,所述空气净化器呈合页状并包括圆筒状的所述主机(1)以及呈长方体形状的所述第一翼展部(21)和第二翼展部(22),所述第一翼展部(21)和第二翼展部(22)分别连接于所述主机(1)的外周壁上并围绕所述主机(1)的中心轴线旋转。

6.根据权利要求5所述的空气净化器,其特征在于,所述主机(1)包括沿轴向同轴连接的旋转筒段和固定筒段(11),所述旋转筒段能够相对于所述固定筒段(11)自旋转,所述第一翼展部(21)和第二翼展部(22)中的一者与所述旋转筒段固定连接且容腔连通,另一者与所述固定筒段(11)相连且容腔连通。

7.根据权利要求5所述的空气净化器,其特征在于,所述主机(1)包括沿轴向依次同轴连接的上旋转筒段(12)、固定筒段(11)和下旋转筒段(13),所述上旋转筒段(12)和下旋转筒段(13)能够分别相对于所述固定筒段(11)自旋转;

其中,所述第一翼展部(21)与所述上旋转筒段(12)固定连接且容腔连通,所述下旋转筒段(13)与所述下旋转筒段(13)固定连接且容腔连通;

或者,所述第一翼展部(21)和第二翼展部(22)中的一者与所述固定筒段(11)固定连接且容腔连通,另一者的上端和下端分别与所述上旋转筒段(12)和下旋转筒段(13)相连且容腔连通。

8.根据权利要求5所述的空气净化器,其特征在于,所述翼展风口设置在所述翼展部(2)的外端壁面上。

9.根据权利要求8所述的空气净化器,其特征在于,所述翼展风口还设置在所述翼展部(2)的侧壁面和/或顶壁面上。

10.根据权利要求5所述的空气净化器,其特征在于,所述主机(1)上设有所述主机容腔的主机进风口(14)和/或主机出风口。

11.根据权利要求5~10中任意一项所述的空气净化器,其特征在于,所述第一翼展部(21)包括第一翼展出风口(212)和第一翼展进风口(211),所述第二翼展部(22)包括第二翼展出风口(222)和第二翼展进风口(221);

其中,所述第一翼展出风口(212)与所述第二翼展进风口(221)连通,所述第一翼展进风口(211)与所述第二翼展出风口(222)连通;或者,所述第一翼展出风口(212)与所述第二翼展出风口(222)连通,所述第一翼展进风口(211)与所述第二翼展进风口(221)连通。

12.根据权利要求1中任意一项所述的空气净化器,其特征在于,所述翼展容腔内设有净化滤网。
