专利号: 2018206721197
申请人: 四川交通职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

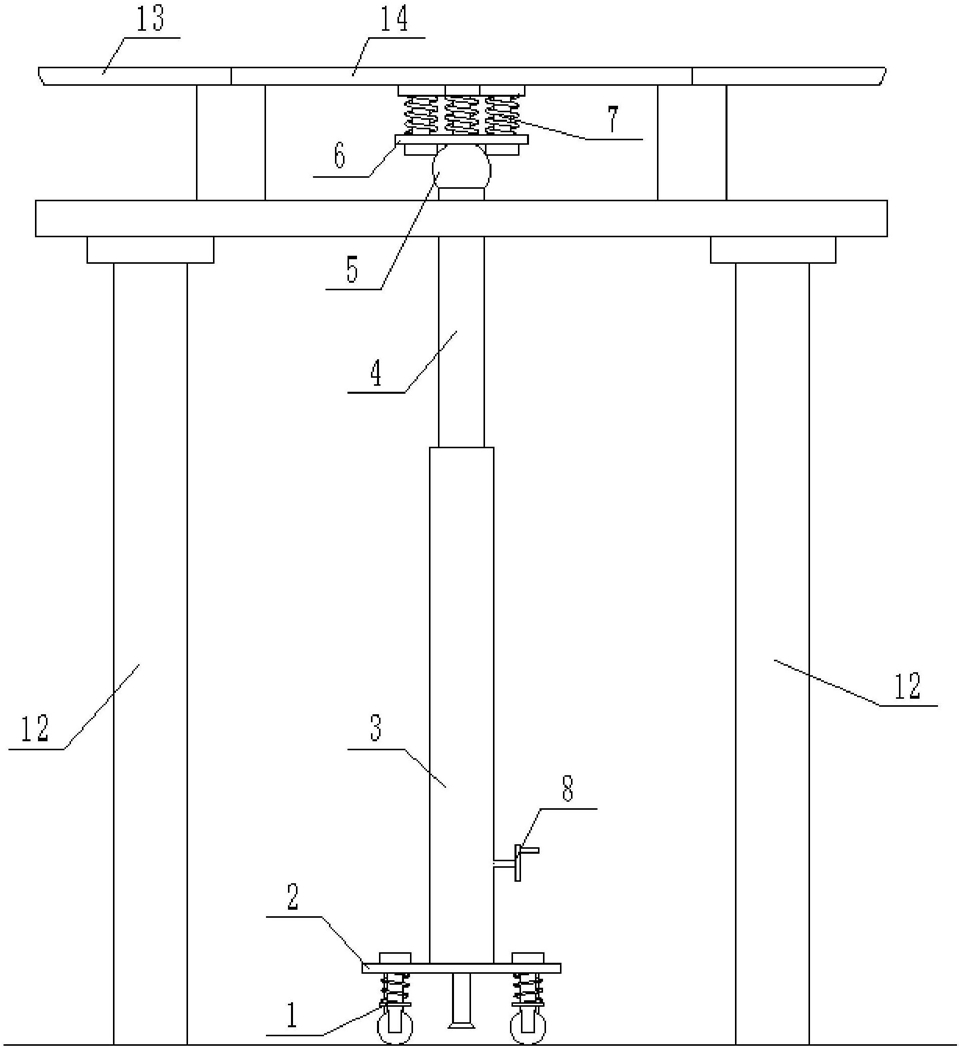

1.一种方便模板早拆的建筑支撑架,包括移动底板(2),其特征在于:所述移动底板(2)下端安装有移动机构(1)和底部支撑柱(9),所述移动底板(2)上端安装有固定柱(3),所述固定柱(3)底部安装有调高机构(8),所述固定柱(3)内部设置有滑动腔(301),所述滑动腔(301)内部安装有丝杠(10),所述丝杠(10)外侧通过螺母(11)安装有升降柱(4);所述升降柱(4)上端部通过万向座(5)安装有承载板(6),所述承载板(6)上端安装有支撑机构(7);

所述移动机构(1)包括移动升降杆(102),所述移动升降杆(102)滑动安装在所述移动底板(2)内部,所述移动升降杆(102)的上端部安装有移动限位板(101),所述移动限位板(101)位于所述移动底板(2)上方,所述移动升降杆(102)下端部安装有万向轮(105),所述万向轮(105)位于所述移动底板(2)下方;所述移动升降杆(102)外侧安装有挡板(104)和移动缓冲弹簧(103),所述移动缓冲弹簧(103)位于所述挡板(104)和所述移动底板(2)的底面之间;

所述调高机构(8)包括调高转轴(804)、从动锥齿轮(801),所述调高转轴(804)通过轴承安装在所述固定柱(3)底部,且所述调高转轴(804)伸入所述滑动腔(301)内部,所述调高转轴(804)的内端部安装有主动锥齿轮(805),所述调高转轴(804)的外端部安装有旋转盘(803);所述从动锥齿轮(801)安装在丝杠(10)外侧,所述从动锥齿轮(801)与所述主动锥齿轮(805)相啮合;

所述支撑机构(7)包括支撑升降杆(703),所述支撑升降杆(703)滑动安装在所述承载板(6)内部,所述支撑升降杆(703)的底端安装有支撑限位板(704),所述支撑限位板(704)位于所述承载板(6)下方;所述支撑升降杆(703)的上端部安装有接触块(701),所述接触块(701)位于所述承载板(6)上方;所述支撑升降杆(703)的外侧设置有支撑缓冲弹簧(702),所述支撑缓冲弹簧(702)位于所述接触块(701)和所述承载板(6)上表面之间。

2.根据权利要求1所述一种方便模板早拆的建筑支撑架,其特征在于:所述移动机构(1)和所述底部支撑柱(9)均设置有四个,且对称分布,所述底部支撑柱(9)位于两个相邻的所述移动机构(1)之间。

3.根据权利要求2所述一种方便模板早拆的建筑支撑架,其特征在于:所述底部支撑柱(9)的底端部安装有防滑垫(901)。

4.根据权利要求1所述一种方便模板早拆的建筑支撑架,其特征在于:所述升降柱(4)的外径尺寸与所述滑动腔(301)的内径尺寸相等,且采用间隙配合。

5.根据权利要求4所述一种方便模板早拆的建筑支撑架,其特征在于:所述滑动腔(301)的内壁设置有导向槽(302),所述升降柱(4)的底端部设置有导向块(401),所述导向块(401)与所述导向槽(302)间隙配合。

6.根据权利要求1所述一种方便模板早拆的建筑支撑架,其特征在于:所述旋转盘(803)外侧面安装有调高把手(802)。

7.根据权利要求1所述一种方便模板早拆的建筑支撑架,其特征在于:所述支撑机构(7)共有三个,且圆周分布。

8.根据权利要求7所述一种方便模板早拆的建筑支撑架,其特征在于:所述接触块(701)的上表面设置有波浪纹。
