专利号: 201820738812X
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

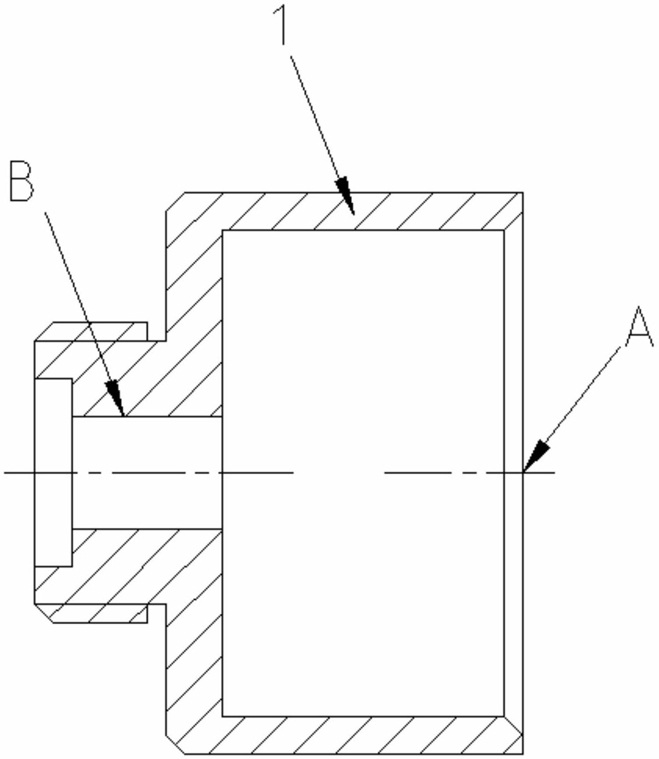

1.一种薄壁盖零件的车用夹具,其特征在于:包括

用于与车床主轴共轴设置且与之连接的夹具本体(2),夹具本体(2)具有用于与弹性夹头配合的配合端(2-1),所述配合端(2-1)与弹性夹头(3)的配合面为圆锥面;

弹性夹头(3),用于涨心夹紧在薄壁盖零件(1)的内圆面上,所述弹性夹头(3)可拆卸地套接在所述夹具本体(2)的配合端(2-1);

涨紧推动组件,用于推动弹性夹头(3)以使弹性夹头(3)夹紧所述薄壁盖零件(1)。

2.根据权利要求1所述的薄壁盖零件的车用夹具,其特征在于:所述夹具本体(2)的配合端(2-1)还设置有短销(2-2)。

3.根据权利要求1所述的薄壁盖零件的车用夹具,其特征在于:所述弹性夹头(3)通过一定位块(6)与所述涨紧推动组件固定连接,所述的弹性夹头(3)具有外圆面,所述定位块(6)套接在所述弹性夹头(3)的外圆面上;弹性夹头(3)的外圆面上设有轴向键,所述定位块(6)与弹性夹头(3)配合的内圆面上设有与轴向键相配合的键槽(4),所述弹性夹头(3)通过轴向键与所述键槽(4)的配合与定位块(6)连接。

4.根据权利要求3所述的薄壁盖零件的车用夹具,其特征在于:所述涨紧推动组件包括转动螺母(9)和垫块(7),所述夹具本体(2)与车床主轴连接的端部设有外螺纹,所述转动螺母(9)连接在夹具本体(2)的所述外螺纹上,所述垫块(7)滑动套接在夹具本体(2)上,并且所述垫块(7)与定位块(6)固定连接;所述垫块(7)上设有连接凸耳(7-1),所述转动螺母(9)的外表面上设有环形槽,所述连接凸耳(7-1)通过螺钉(8)连接在转动螺母(9)的所述环形槽内,并且螺钉(8)可沿环形槽相对转动。
