专利号: 2018207523456
申请人: 河海大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

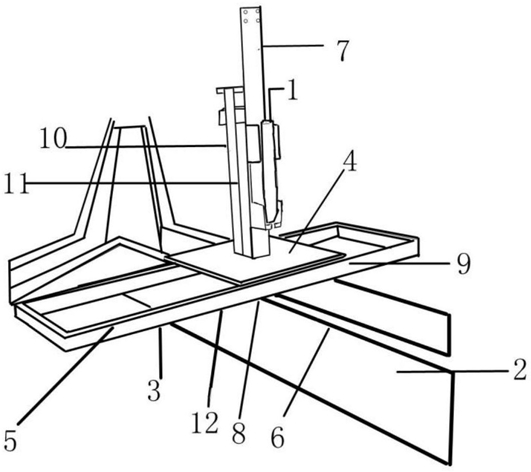

1.一种声学多普勒流速仪自动采样装置,其特征在于:所述采样装置包括声学多普勒流速仪(1)、水槽(2)、机架、方向导轨、自动螺旋升降机(10)、固定装置(11)和电机驱动装置(12),所述水槽(2)上方设有机架和方向导轨,所述方向导轨包括X方向导轨(5)、Y方向导轨(6)和Z方向导轨(7),所述的X方向导轨(5)和Y方向导轨(6)上分别设有X方向滑轮(8)和Y方向滑轮(9),所述的Z方向导轨(7)内部设有自动螺旋升降机(10),所述自动螺旋升降机(10)与变频器连接,且通过固定装置(11)安装声学多普勒流速仪(1)。

2.根据权利要求1所述的一种声学多普勒流速仪自动采样装置,其特征在于:所述的机架包括第一机架(3)和第二机架(4),所述第二机架(4)上设置Z方向导轨(7)。

3.根据权利要求1所述的一种声学多普勒流速仪自动采样装置,其特征在于:所述的X方向滑轮(8)和Y方向滑轮(9)分别与电机驱动装置(12)连接,所述电机驱动装置(12)与变频器连接。

4.根据权利要求1所述的一种声学多普勒流速仪自动采样装置,其特征在于:所述X方向导轨(5)设在水槽(2)的X方向上,且X方向导轨(5)上的X方向滑轮(8)固定在第一机架(3)的X方向上,Y方向导轨(6)固定在第一机架(3)的Y方向上,且Y方向导轨(6)上设置的Y方向滑轮(9)固定在第二机架(4)的Y方向上。

5.根据权利要求1所述的一种声学多普勒流速仪自动采样装置,其特征在于:所述的采样装置通过辅助电气设备进行控制,所述的辅助电气设备包括接触器、断路器、光电编码器、接近开关和超声波定位器,所述的光电编码器、接近开关和超声波定位仪分别与计算机终端连接。

6.根据权利要求2所述的一种声学多普勒流速仪自动采样装置,其特征在于:所述第一机架(3)、第二机架(4)、X方向导轨(5)和Y方向导轨(6)上均设有接近开关,所述接近开关和计算机相连接。
