专利号: 2018208294810
申请人: 李佳佳
专利类型:实用新型
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

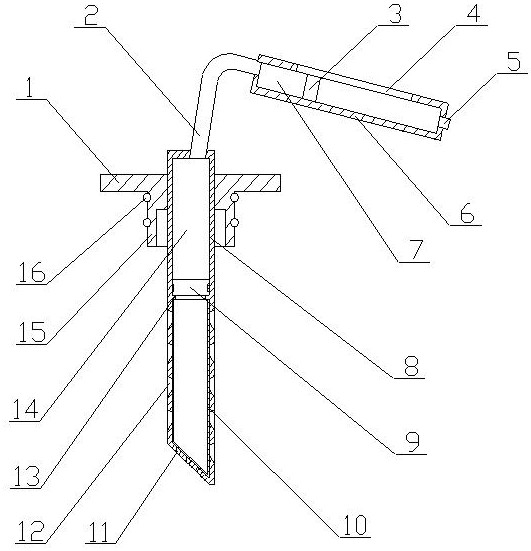

1.一种汽车发动机机油尺,其特征是:由标尺固定装置和液位读取装置组成,标尺固定装置由密封盖、标尺管、稳定板、内气囊、底部滤孔、侧壁孔、限位环、主储液腔、螺旋套和密封环组成,螺旋套置于密封盖上,且位于密封盖底部位置,多个密封环等距套置于螺旋套上,标尺管一端贯穿置于密封盖上,标尺管的外侧壁上等距开有多个侧壁孔,多个底部滤孔置于标尺管另一端端面上,限位环置于标尺管内壁上,且位于中部位置,所述限位环位于侧壁孔上方,内气囊置于标尺管内,且位于限位环下方,所述内气囊和标尺管内壁贴合,稳定板置于标尺管内,且位于限位环另一侧,主储液腔置于稳定板和标尺管一端之间,液位读取装置由连通管、活塞板、刻度板、排气阀、读取管和辅储液腔组成,读取管的一端通过连通管和标尺管相相连通,排气阀置于读取管另一端上,刻度板沿轴向置于读取管上,活塞板置于读取管内,辅储液腔置于活塞板和读取管一端之间,且和主储液腔相连通。

2.根据权利要求1所述的一种汽车发动机机油尺,其特征在于所述螺旋套和密封盖共轴。

3.根据权利要求1所述的一种汽车发动机机油尺,其特征在于所述稳定板和标尺管之间置有密封垫。

4.根据权利要求1所述的一种汽车发动机机油尺,其特征在于所述刻度板为透明薄板。
