专利号: 2018209446524
申请人: 广东美的白色家电技术创新中心有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

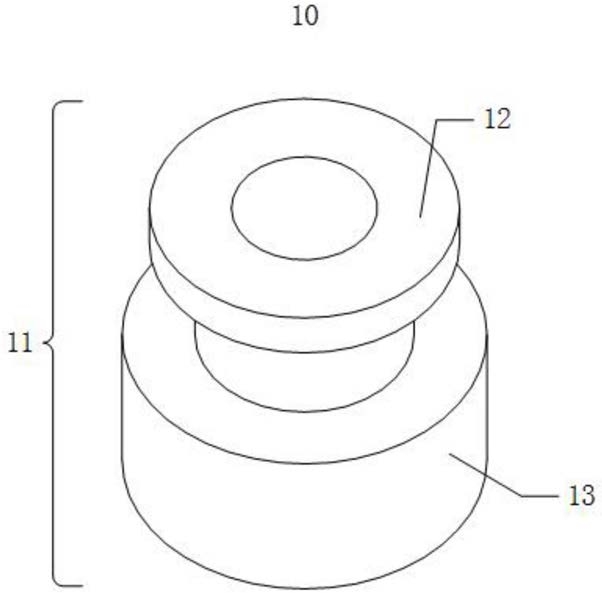

1.一种电机隔振垫,其特征在于,该电机隔振垫包括阶梯状的工字型主体,所述工字型主体包括上端部和下端部,所述上端部直径小于下端部直径,所述上端部的厚度小于下端部的厚度;并且所述上端部与下端部之间形成一个工字型凹槽;所述工字型主体的内侧面设置有轴向贯通工字型主体的安装孔。

2.如权利要求1所述的电机隔振垫,其特征在于,所述下端部的外侧面设置有N个镂空型凹槽,其中N>1,所述镂空型凹槽沿周向环绕所述下端部外侧面,且大小一致,均匀分布于所述下端部外侧面。

3.如权利要求2所述的电机隔振垫,其特征在于,所述镂空型凹槽为半开孔或通孔结构。

4.如权利要求1所述的电机隔振垫,其特征在于,所述下端部的外侧面设置有一个径向凹槽,所述径向凹槽沿周向环绕所述下端部外侧面。

5.如权利要求1至4中任意一项所述的电机隔振垫,其特征在于,所述下端部的底面包括第一平面和第二平面,且所述第一平面与第二平面之间形成一凹台。

6.如权利要求1至4中任意一项所述的电机隔振垫,其特征在于,所述电机隔振垫的材质为隔振阻尼材料。

7.一种电机隔振系统,其特征在于,包括机壳、电机支架、电机安装支架、电机安装支架座以及如权利要求1至6中任意一项所述的电机隔振垫,所述电机隔振垫的工字型凹槽套在所述电机支架上,所述电机隔振垫的安装孔套在所述电机安装支架座上,并通过锁固件将所述电机隔振垫与所述电机安装支架座固定连接。

8.如权利要求7所述的电机隔振系统,其特征在于,所述安装孔径小于所述电机安装支架座外径,且所述电机支架的孔径小于所述工字型凹槽的外径,形成过盈配合。

9.如权利要求7所述的电机隔振系统,其特征在于,所述锁固件为螺钉,且所述螺钉通过垫片固定所述电机隔振垫和所述电机安装支架座,并控制所述电机隔振垫的压缩量为

0.5mm-3mm。

10.如权利要求7所述的电机隔振系统,其特征在于,所述电机隔振垫的下端部底面的第二平面高于所述电机安装支架座0.5mm-2mm。

11.如权利要求7所述的电机隔振系统,其特征在于,所述电机隔振垫的下端部底面的第一平面和外侧面与所述机壳相接触。

12.一种家用电器,其特征在于,所述家用电器包括权利要求7至11中任意一项所述的电机隔振系统。
