专利号: 2018209983789
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

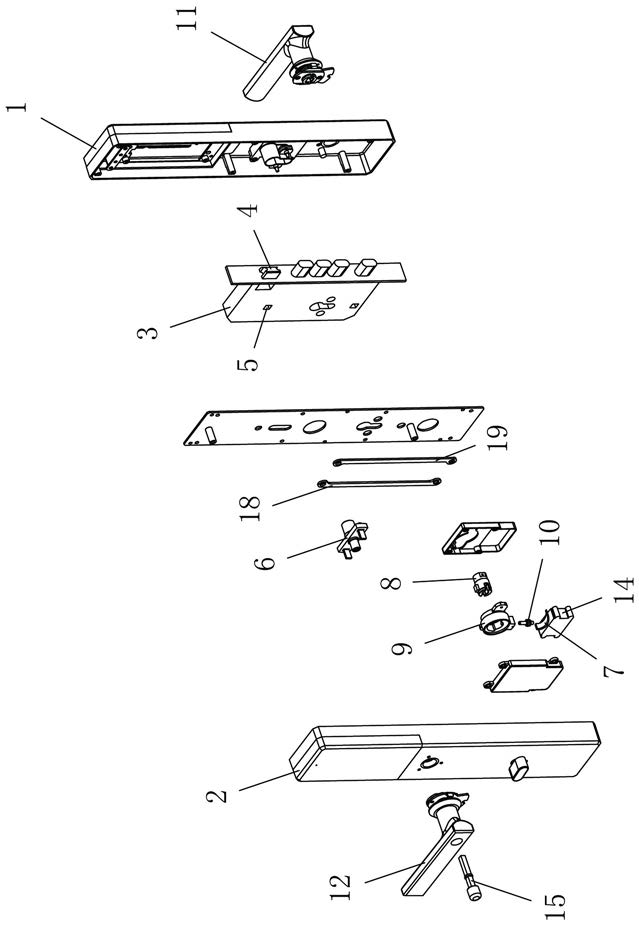

1.一种防卡死电子门锁,包括设置在门板外侧的外壳体(1)、设置在门板内侧的内壳体(2)和设置在门板内的机械锁具(3),所述外壳体(1)上设置有外执手(11),所述内壳体(2)上设置有内执手(12),所述机械锁具(3)具有主锁舌(4)和与主锁舌(4)联动的轴孔(5);其特征在于所述内壳体(2)内设置有推销座(6)、电机组件、离合芯(8)和套装在离合芯(8)外侧的离合套(9),所述外执手(11)通过传动轴与离合芯(8)联动,所述离合套(9)的下端设置有离合销(10),所述离合芯(8)设置有供所述离合销(10)插入的离合槽(13),所述离合套(9)通过联动机构与所述推销座(6)联动,所述推销座(6)通过方轴插入所述轴孔(5)内带动所述主锁舌(4);开锁时,所述电机组件向上推动所述离合芯(8)插入所述离合槽(13)内,使所述离合芯(8)和离合套(9)联动;关锁时,所述离合销(10)受重力作用退出所述离合槽(13)。

2.根据权利要求1所述的防卡死电子门锁,其特征在于它还包括控制模块,所述外壳体(1)上设置有与所述控制模块电连接的开锁信息采集器,所述电机组件包括弧形推板(7)和带动所述弧形推板(7)上下运动的电机(14),所述电机(14)与所述控制模块电连接。

3.根据权利要求2所述的防卡死电子门锁,其特征在于所述开锁信息采集器为指纹采集器、密码采集器、磁卡采集器或人脸识别采集器中的一种或多种的组合。

4.根据权利要求1-3任一所述的防卡死电子门锁,其特征在于所述内执手(12)中设置有推销(15),所述推销座(6)的前端设置有推销腔,所述推销(15)的后端插入所述推销腔内时,所述内执手(12)可带动所述推销座(6)转动;所述推销腔内设置有迫使所述推销(15)退出所述推销腔的推销(15)弹簧,当所述推销(15)退出所述推销腔时,所述内执手(12)相对于所述推销座(6)空转。

5.根据权利要求4所述的防卡死电子门锁,其特征在于所述离合芯(8)与离合套(9)之间设置有闭锁机构。

6.根据权利要求5所述的防卡死电子门锁,其特征在于所述闭锁机构包括设置在所述离合芯(8)上的拨块(16)和设置在所述离合套(9)中的闭锁拨台(17)。

7.根据权利要求4所述的防卡死电子门锁,其特征在于所述联动机构包括两个平行的连动杆A(18)和连动杆B(19),所述连动杆A(18)和连动杆B(19)的上端分别与所述推销座(6)的两端铰接,所述连动杆A(18)和连动杆B(19)的下端分别与所述离合套(9)的两端铰接。
