专利号: 2018210187978
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

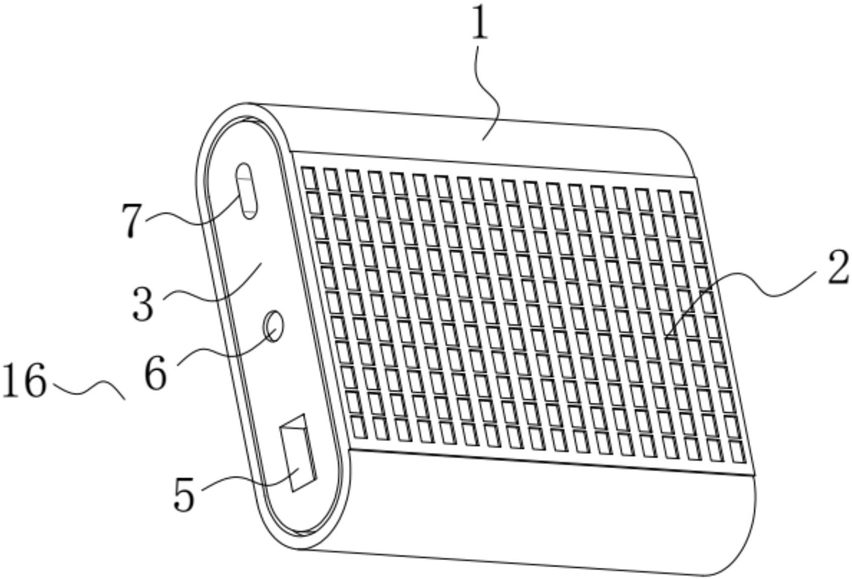

1.一种太阳能充电宝,包括外壳(1),其特征在于:所述外壳(1)的一侧表面上镶嵌有太阳能电池板(2),且外壳(1)的两端均为开口结构,所述外壳(1)的两端部内部对称设有第一封口部(16)和第二封口部(17);

所述第一封口部(16)包括固定密封安装在外壳(1)的一端部内部的第一盖板(3),所述第一盖板(3)上并排设有USB接口(5)、充电指示灯(6)和USB尾插(7);

所述第二封口部(17)包括固定密封安装在外壳(1)的另一端部内部的第二盖板(4),所述第二盖板(4)上对称设有SW1转换开关(8)和SW2转换开关(9);

所述外壳(1)的内部固定安装有稳压模块(12)、充电指示电路(11)、升压模块(10)和蓄电池组(13);

所述太阳能电池板(2)通过导线与稳压模块(12)电连接,所述USB尾插(7)通过导线与稳压模块(12)电连接,所述稳压模块(12)通过导线与充电指示电路(11)电连接,所述充电指示电路(11)通过导线与充电指示灯(6)电连接,所述充电指示电路(11)通过导线与SW1转换开关(8)电连接,所述SW1转换开关(8)通过导线与蓄电池组(13)电连接,所述蓄电池组(13)通过导线与SW2转换开关(9)电连接,所述SW2转换开关(9)通过导线与升压模块(10)电连接,所述升压模块(10)通过导线与USB接口(5)电连接。

2.根据权利要求1所述的一种太阳能充电宝,其特征在于:所述蓄电池组(13)包括BT1锂电池(14)和BT2锂电池(15)。

3.根据权利要求1所述的一种太阳能充电宝,其特征在于:所述稳压模块(12)为5V稳压模块。

4.根据权利要求1所述的一种太阳能充电宝,其特征在于:所述升压模块(10)为3.7V转

5V升压模块。

5.根据权利要求1所述的一种太阳能充电宝,其特征在于:所述稳压模块(12)的型号为MC34063。

6.根据权利要求1所述的一种太阳能充电宝,其特征在于:所述充电指示灯(6)为LED充电指示灯。
