专利号: 2018210539996
申请人: 中擘卫星科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

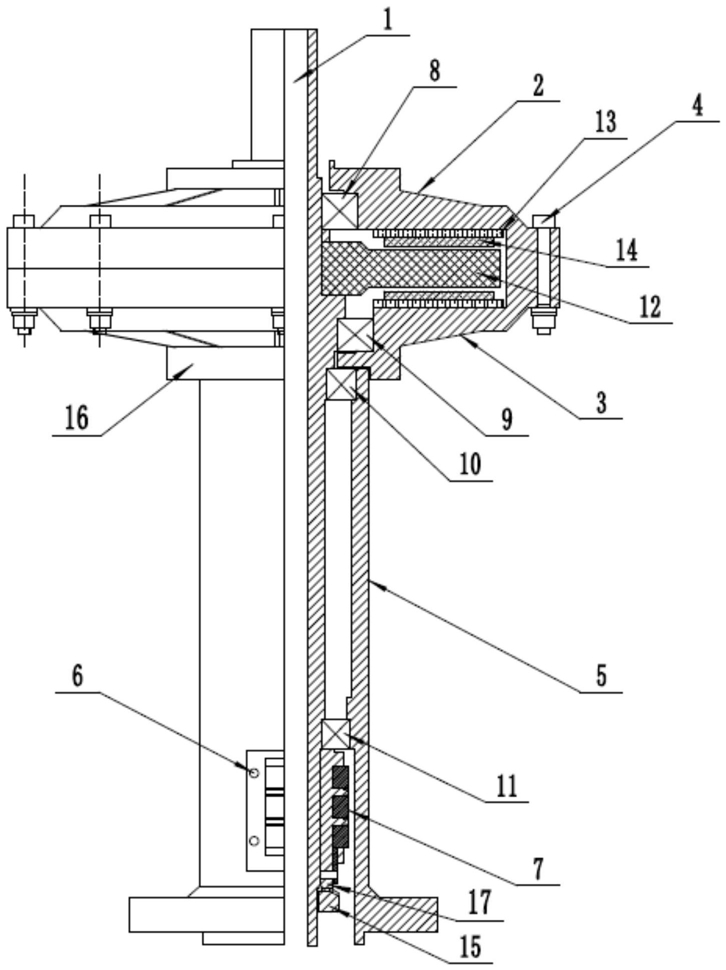

1.一种双向旋转式发电机,其特征在于,所述双向旋转式发电机包括电机轴(1)、上端盖壳(2)、下端盖壳(3)、固定座(5)、线圈绕阻(12)和多个轴承,所述多个轴承包括第一轴承(8)、第二轴承(9)、第三轴承(10)和第四轴承(11),所述线圈绕阻(12)紧密缠绕在电机轴(1)上,且线圈绕阻(12)和电机轴(1)通过第三轴承(10)和第四轴承(11)与固定座(5)的配合形成内旋转装配体,所述上端盖壳(2)和下端盖壳(3)分别盖合安装在线圈绕阻(12)的外侧且通过紧固螺栓(4)固定连接,且上端盖壳(2)和下端盖壳(3)通过第一轴承(8)和第二轴承(9)与电机轴(1)的配合形成外旋转装配体;

所述上端盖壳(2)和下端盖壳(3)上安装有若干散热片(18)。

2.如权利要求1所述的一种双向旋转式发电机,其特征在于,所述电机轴(1)为空心轴,线圈绕阻(12)的两端伸入电机轴(1)的中心且连接有电能传输导线,所述电机轴(1)的底端安装有三相集电环(7),所述三相集电环(7)通过防脱垫片(17)和轴端螺母(15)与电机轴(1)固定,所述三相集电环(7)通过电能传输导线与线圈绕阻(12)相连。

3.如权利要求1所述的一种双向旋转式发电机,其特征在于,所述固定座(5)的底端设置有用于连接电气盒的安装孔(6)。

4.如权利要求1所述的一种双向旋转式发电机,其特征在于,所述第一轴承(8)安装于上端盖壳(2)与电机轴(1)之间,所述第二轴承(9)安装于下端盖壳(3)与电机轴(1)之间,所述第三轴承(10)和第四轴承(11)分别位于固定座(5)与电机轴(1)之间的上下两端。

5.如权利要求1所述的一种双向旋转式发电机,其特征在于,所述上端盖壳(2)和下端盖壳(3)的内侧对称设置有硅钢片(13)。

6.如权利要求5所述的一种双向旋转式发电机,其特征在于,所述上端盖壳(2)和下端盖壳(3)内侧对称设置的硅钢片(13)的外侧对称设置有永磁体(14)。

7.如权利要求6所述的一种双向旋转式发电机,其特征在于,所述永磁体(14)为具有稀土元素的钕铁硼永磁体。

8.如权利要求1所述的一种双向旋转式发电机,其特征在于,所述上端盖壳(2)的上端和下端盖壳(3)的下端均装配有凸台(16)。
