专利号: 201821093193X
申请人: 浙江新金宸机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般热交换
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于换热器的微通道扁管,包括扁管主体(1),其特征在于,所述的扁管主体(1)中具有沿扁管主体长度方向均匀分布的微通道(2),所述的扁管主体(1)一侧或两侧设置有突出于扁管主体(1)的支撑机构(3)。

2.根据权利要求1所述的用于换热器的微通道扁管,其特征在于,所述的支撑机构(3)包括连接部(4),所述的连接部(4)厚度小于扁管主体(1)的厚度,所述的连接部(4)远离扁管主体(1)的一侧设置有至少一个圆弧条(5)。

3.根据权利要求2所述的用于换热器的微通道扁管,其特征在于,所述的连接部(4)设置在扁管主体(1)侧边的中部,所述的圆弧条(5)数量为一个,所述的圆弧条(5)远离连接部(4)的一侧设置有支撑条(6),支撑条(6)至少有一个外表面与扁管主体(1)的其中一个表面齐平。

4.根据权利要求2所述的用于换热器的微通道扁管,其特征在于,所述的圆弧条(5)数量为两个,两个圆弧条(5)翻卷方向相反,所述的圆弧条(5)远离连接部(4)的一侧设置有支撑条(6),所述的支撑条(6)外表面与扁管主体(1)外表面齐平。

5.根据权利要求2所述的用于换热器的微通道扁管,其特征在于,所述的圆弧条(5)数量为两个,两个圆弧条(5)翻卷方向相反,所述的圆弧条(5)远离连接部(4)的一侧设置有支撑条(6),所述的支撑条(6)外表面与扁管主体(1)外表面齐平,所述的支撑条(6)远离扁管主体(1)的一侧设置有加强条(7),所述的加强条(7)两侧与支撑条(6)远离扁管主体(1)一端固定连接或一体成型。

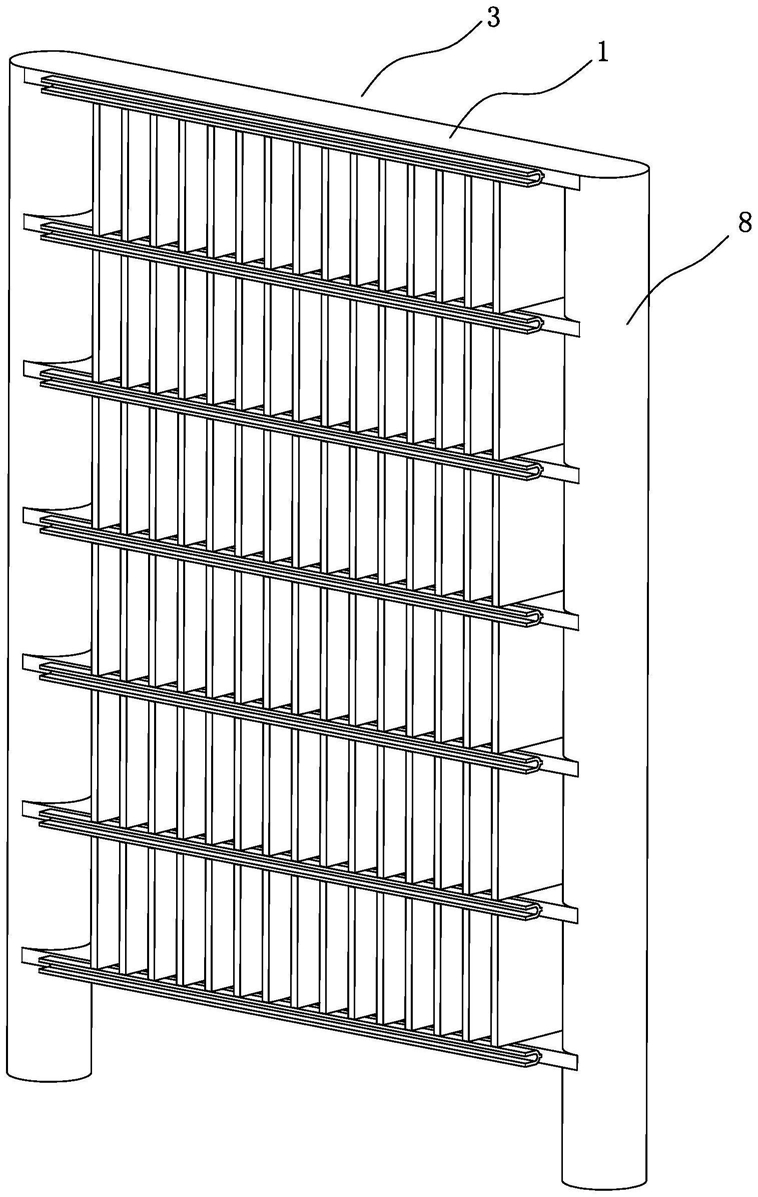

6.一种采用上述权利要求1-5中任意一项所述微通道扁管的微通道扁管换热器,包括两个平行设置的集流管(8),所述的集流管(8)之间设置有若干个扁管主体(1),所述的扁管主体(1)的两端分别连通一个集流管(8),其特征在于,所述的扁管主体(1)宽度小于集流管(8)宽度,所述的扁管主体(1)两两之间设置有散热翅片(11),所述的散热翅片(11)一侧或两侧突出于扁管主体(1),支撑机构远离扁管主体(1)的一端与散热翅片(11)齐平。

7.根据权利要求6所述的微通道扁管换热器,其特征在于,所述的散热翅片(11)靠近支撑机构(3)的一侧与支撑机构(3)外表面固定连接或抵靠在支撑机构(3)的外表面上。
