专利号: 201821156355X
申请人: 浙江师范大学
专利类型:实用新型
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

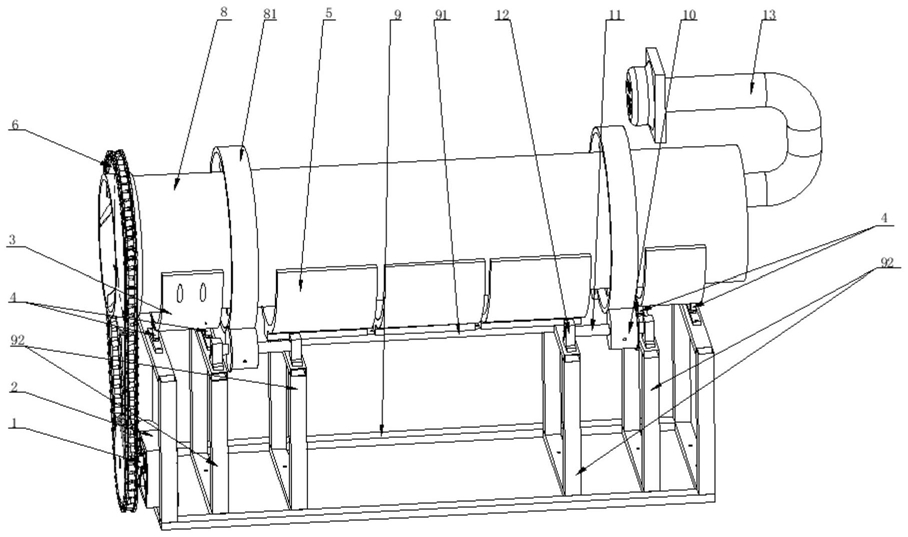

1.一种茶叶杀青机,包括支架、设于支架上的回转滚筒、支撑回转滚筒的托轮组件、驱动回转滚筒转动的旋转电机,所述回转滚筒的两端分别设有进口和出口,所述回转滚筒的内壁上设有螺旋状分布的导叶板,其特征在于:所述回转滚筒的外圆面下方沿轴向间隔分布有分段加热的加热板,所述旋转电机通过链传动驱动回转滚筒,该茶叶杀青机还设有将回转滚筒内的水汽排出的除湿装置。

2.根据权利要求1所述的一种茶叶杀青机,其特征在于:所述加热板包括位于回转滚筒中间位置下方的中间加热板、位于回转滚筒进口和出口端下方的进出口加热板,所述中间加热板、进出口加热板呈圆弧形且沿回转滚筒的周向延伸。

3.根据权利要求1所述的一种茶叶杀青机,其特征在于:所述托轮组件包括托轮轴、支撑托轮轴的托轮轴支座、安装在托轮轴的托轮,所述托轮轴支座安装在支架上,所述托轮支撑在回转滚筒下方。

4.根据权利要求3所述的一种茶叶杀青机,其特征在于:所述回转滚筒的轴向两端外圆靠近进口和出口设有支撑环,所述托轮支撑在支撑环下方。

5.根据权利要求4所述的一种茶叶杀青机,其特征在于:所述托轮的轴向一侧设有挡块,所述挡块与支撑环配合对回转滚筒进行轴向限位。

6.根据权利要求1所述的一种茶叶杀青机,其特征在于:所述除湿装置包括排气风扇和通风管道,所述通风管道的一端从出口伸入回转滚筒,另一端连接排气风扇。

7.根据权利要求6所述的一种茶叶杀青机,其特征在于:所述回转滚筒的上方罩设有外壳体,所述除湿装置固定在外壳体上,所述外壳体安装有对杀青机的温度和湿度进行监控的温湿度传感器。

8.根据权利要求1所述的一种茶叶杀青机,其特征在于:所述旋转电机连接减速器,所述减速器的输出轴连接主传动轴,所述主传动轴连接主动链轮,所述回转滚筒的进口端外圆连接从动链轮,所述主动链轮和从动链轮之间连接有链条。
