专利号: 201821170638X
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

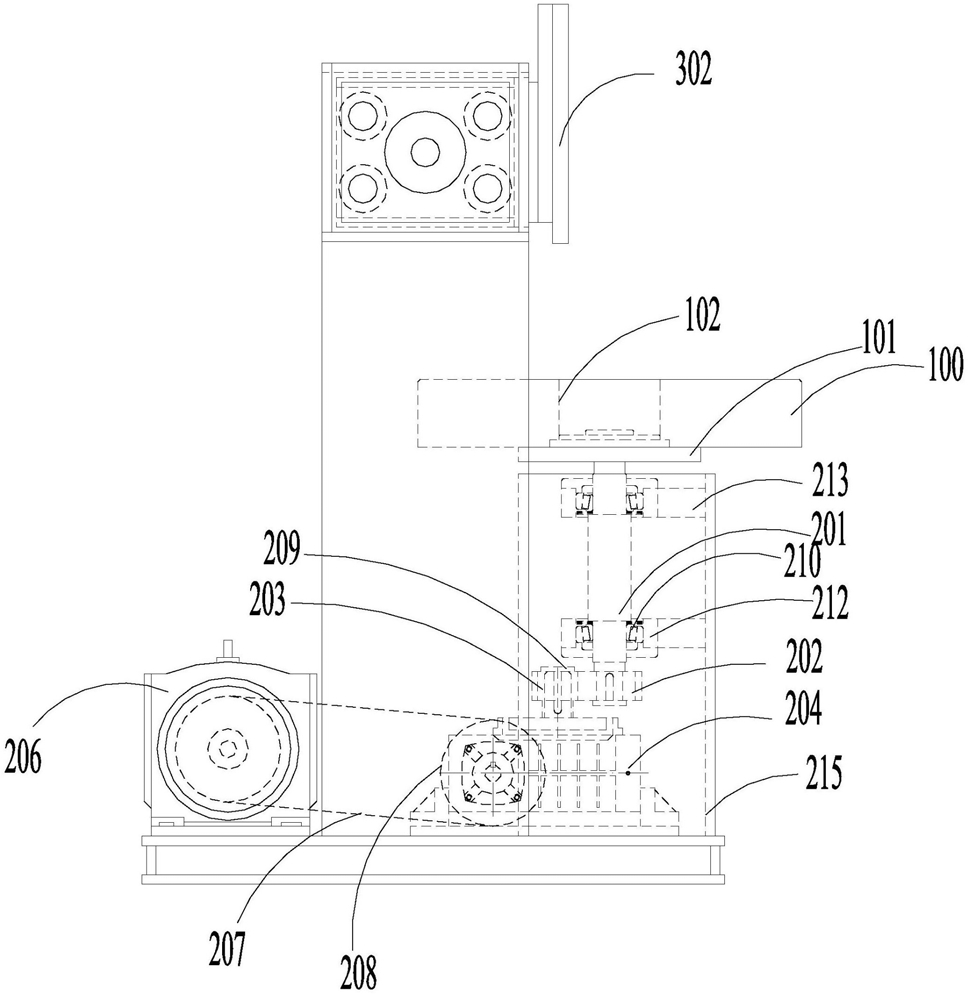

1.一种旋转工作台,其特征在于,包括:

支承平台,用于支承工件;

旋转驱动机构,包括一端与所述支承平台的底端相连的旋转主轴、与所述旋转主轴的另一端相连的从动齿轮、与所述从动齿轮啮合相连的主动齿轮,以及与所述主动齿轮相连以驱动所述主动齿轮转动的旋转驱动组件;所述旋转主轴适于带动支承平台沿着该旋转主轴的径向旋转。

2.根据权利要求1所述的旋转工作台,其特征在于,所述旋转驱动组件包括输出轴与所述主动齿轮相连以带动该主动齿轮转动的第一减速器、与所述第一减速器的输入轴相连的带轮单元,以及适于驱动所述带轮单元循环转动的驱动器;其中所述带轮单元包括与所述驱动器相连的主动轮,以及通过一三角传动带适于与所述主动轮转动的从动轮;

所述从动轮套装于所述第一减速器的输入轴上。

3.根据权利要求1或2任一项所述的旋转工作台,其特征在于,所述旋转主轴的近支承平台的端部和近从动齿轮的端部分别穿套有第一轴承。

4.一种用于车削工件的立式车床,其特征在于,包括:如权利要求1~3任一项所述的旋转工作台,以及位于所述支承平台的上方适于加工工件的刀具、与所述刀具相连的刀架,以及与所述刀架相连的以适于带动刀架横向移动的横向驱动机构。

5.根据权利要求4所述的用于车削工件的立式车床,其特征在于,所述横向驱动机构包括与所述刀架固连的刀架座、与该刀架座螺纹连接的传动丝杆,以及通过联轴器与所述传动丝杆相连的第二减速器;

所述第二减速器的输入轴通过第三联轴器与一调速电机的输出轴相连。

6.根据权利要求5所述的用于车削工件的立式车床,其特征在于,所述刀架座还与一对导向杆滑动连接;一对所述导向杆对称地分设在所述传动丝杆轴向的两侧;以及所述刀架座通过铜套与所述导向杆相连。

7.根据权利要求5所述的用于车削工件的立式车床,其特征在于,所述刀架与所述刀具相接的端面垂直于所述传动丝杆的方向设有一转动丝杆;以及所述刀具通过一连接架与所述转动丝杆螺纹连接。

8.根据权利要求7所述的用于车削工件的立式车床,其特征在于,所述转动丝杆通过一对轴承座与所述刀架相连;以及所述转动丝杆与一对所述轴承座之间设置有第二轴承。

9.根据权利要求4所述的用于车削工件的立式车床,其特征在于,还包括设于所述支承平台上端面的用于卡箍工件的卡盘。

10.根据权利要求4所述的用于车削工件的立式车床,其特征在于,所述支承平台朝向工件的端面嵌设有适于部分收容工件的嵌槽。
