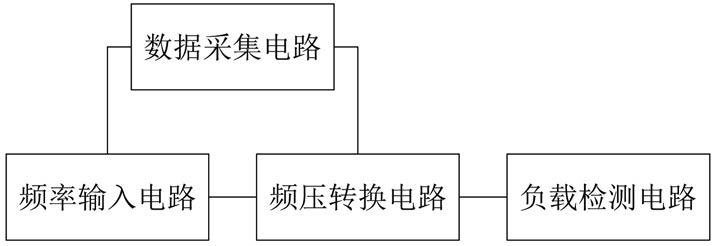

1.一种频压转换检测电路，其特征在于它包括频率输入电路、频压转换电路、负载检测电路和数据采集电路，所述频率输入电路、频压转换电路和负载检测电路依次电连接，所述数据采集电路的输入端分别连接所述频率输入电路和频压转换电路的输出端。

2.根据权利要求1所述的频压转换检测电路，其特征在于所述频率输入电路包括定时器U1、定时器U2、定时器U3、电容C1、电容C2、电容C3、电容C4、电容C5、电容C6、电阻R1、电阻R2、电阻R4、电阻R5、电阻R7、电阻R8、电位器R3、电位器R6和电位器R9；所述定时器U1的1引脚接地；所述定时器U1的2引脚分两路，一路通过所述电容C1接地，另一路接所述定时器U1的6引脚；所述定时器U1的3引脚依次通过所述电位器R3、电阻R2和电阻R1接所述定时器U1的6引脚与所述定时器U1的2引脚的节点；所述定时器U1的4和8引脚接5V电压；所述定时器U1的5引脚通过所述电容C2接地；所述定时器U2的1引脚接地；所述定时器U2的2引脚分两路，一路通过所述电容C3接地，另一路接所述定时器U2的6引脚；所述定时器U2的3引脚依次通过所述电位器R6、电阻R5和电阻R4接所述定时器U2的6引脚与所述定时器U2的2引脚的节点；所述定时器U2的4和8引脚接5V电压；所述定时器U2的5引脚通过所述电容C4接地；所述定时器U3的1引脚接地；所述定时器U3的2引脚分两路，一路通过所述电容C5接地，另一路接所述定时器U3的6引脚；所述定时器U3的3引脚依次通过所述电位器R9、电阻R8和电阻R7接所述定时器U3的6引脚与所述定时器U3的2引脚的节点；所述定时器U3的4和8引脚接5V电压；所述定时器U3的5引脚通过所述电容C6接地。

3.根据权利要求2所述的频压转换检测电路，其特征在于所述频压转换电路包括转换芯片U4、转换芯片U5、转换芯片U6、电容C7、电容C8、电容C9、电容C10、电容C11、电容C12、电阻R10、电阻R11、电阻R12、电阻R13、电阻R14、电阻R15、电阻R16、电阻R17、电阻R18、电阻R20、电阻R21、电阻R22、电阻R23、电阻R24、电阻R25、电阻R26、电阻R27、电阻R28、电阻R29、电阻R30和电阻R31；所述转换芯片U4的1引脚接所述定时器U1的3引脚与所述电位器R3的节点；所述转换芯片U4的2引脚通过所述电容C7接地；所述转换芯片U4的3引脚分两路，一路依次通过所述电阻R11、电阻R10和电阻R16接地，另一路通过所述电容C8接地；所述转换芯片U4的4引脚通过所述电阻R21接所述电阻R20；所述转换芯片U4的5和6引脚接10V电压；所述转换芯片U4的7引脚分两路，一路接所述转换芯片U4的4引脚与所述电阻R21的节点，另一路依次通过所述电阻R26和电阻R27接地；所述转换芯片U4的8引脚接地；所述转换芯片U5的1引脚接所述定时器U2的3引脚与所述电位器R6的节点；所述转换芯片U5的2引脚通过所述电容C9接地；所述转换芯片U5的3引脚分两路，一路依次通过所述电阻R13、电阻R12和电阻R17接地，另一路通过所述电容C10接地；所述转换芯片U5的4引脚通过所述电阻R23接所述电阻R22；所述转换芯片U5的5和6引脚接10V电压；所述转换芯片U5的7引脚分两路，一路接所述转换芯片U5的4引脚与所述电阻R23的节点，另一路依次通过所述电阻R28和电阻R29接地；

所述转换芯片U5的8引脚接地；所述转换芯片U6的1引脚接所述定时器U3的3引脚与所述电位器R9的节点；所述转换芯片U6的2引脚通过所述电容C11接地；所述转换芯片U6的3引脚分两路，一路依次通过所述电阻R15、电阻R14和电阻R18接地，另一路通过所述电容C12接地；

所述转换芯片U6的4引脚通过所述电阻R25接所述电阻R24；所述转换芯片U6的5和6引脚接

10V电压；所述转换芯片U6的7引脚分两路，一路接所述转换芯片U6的4引脚与所述电阻R25的节点，另一路依次通过所述电阻R30和电阻R31接地；所述转换芯片U6的8引脚接地。

4.根据权利要求3所述的频压转换检测电路，其特征在于所述负载检测电路为设置有三个接入端口的LED三色灯组，所述LED三色灯组包括三色灯LED3、三色灯LED4、三色灯LED5、三色灯LED6、三色灯LED7和三色灯和LED8；所述三色灯LED3、三色灯LED4、三色灯LED5、三色灯LED6、三色灯LED7以及三色灯LED8的1、3和4引脚分别接所述电阻R20、电阻R22和电阻R24；所述三色灯LED3、三色灯LED4、三色灯LED5、三色灯LED6、三色灯LED7和三色灯以及LED8的2引脚均接地。

5.根据权利要求4所述的频压转换检测电路，其特征在于所述数据采集电路包括控制采集芯片U7和程序接入器JP1；所述控制采集芯片U7的型号为IAP15W4K58S4；所述控制采集芯片U7的9引脚接所述电阻R26与所述电阻R27的节点；所述控制采集芯片U7的10引脚接所述电阻R28与所述电阻R29的节点；所述控制采集芯片U7的11引脚接所述电阻R30与所述电阻R31的节点；所述控制采集芯片U7的28引脚接所述定时器U3的3引脚与所述电位器R9的节点；所述控制采集芯片U7的27引脚接所述定时器U2的3引脚与所述电位器R6的节点；所述控制采集芯片U7的24引脚接所述定时器U1的3引脚与所述电位器R3的节点；所述控制采集芯片U7的22和21引脚分别接所述程序接入器JP1的3和4引脚；所述程序接入器JP1的1引脚接地，2引脚接5V电压。
