1.一种微波炉散热结构，其特征在于，包括电控腔(1)、第一风扇(2)、和第二风扇(3)，其中，所述第一风扇(2)和所述第二风扇(3)设置在所述电控腔(1)的腔壁上；

所述电控腔(1)内设置有位于所述第二风扇(3)的出风口的侧部以引导所述第二风扇(3)的出风气流向前方输送的侧导风板(17)，其中，所述电控腔(1)内的变压器安装位置和/或电容安装位置位于所述第二风扇(3)的出风路径上。

2.根据权利要求1所述的微波炉散热结构，其特征在于，在所述第二风扇(3)的出风路径上同时设置有所述变压器安装位置和所述电容安装位置时，所述电容安装位置位于所述变压器安装位置和所述第二风扇(3)的出风口之间。

3.根据权利要求2所述的微波炉散热结构，其特征在于，所述微波炉散热结构还包括安装在所述变压器安装位置上的变压器(15)和安装在所述电容安装位置上的电容(16)，其中，所述变压器(15)、所述电容(16)和所述第二风扇(3)的出风口间隔布置，所述变压器(15)的高度高于所述电容(16)的高度，使得所述第二风扇(3)送出气流的一部分沿着所述电容(16)的上表面向前流动，并被所述变压器(15)阻挡后能够向下偏转从所述电容(16)的下表面回流以回到所述第二风扇(3)的出风口以形成围绕所述电容(16)的环绕气流。

4.根据权利要求1所述的微波炉散热结构，其特征在于，所述第二风扇(3)的出风口的两个侧部分别设置有所述侧导风板(17)，两个所述侧导风板(17)之间形成平直通道。

5.根据权利要求1-4中任意一项所述的微波炉散热结构，其特征在于，所述微波炉散热结构还包括第一风道(4)，其中，所述第一风道(4)的一端与所述第一风扇(2)的出风口连接，所述第一风道(4)的另一端延伸至所述电控腔(1)内的磁控管安装位置处。

6.根据权利要求5所述的微波炉散热结构，其特征在于，所述微波炉散热结构还包括朝向所述电控腔(1)内的滤波板安装位置延伸的第二风道(5)，所述第二风道(5)与所述第一风扇(2)的出风口连通。

7.根据权利要求6所述的微波炉散热结构，其特征在于，所述微波炉散热结构包括朝向所述电控腔(1)内的电源线分叉件安装位置延伸的第三风道(6)，所述第三风道(6)与所述第一风扇(2)的出风口连通。

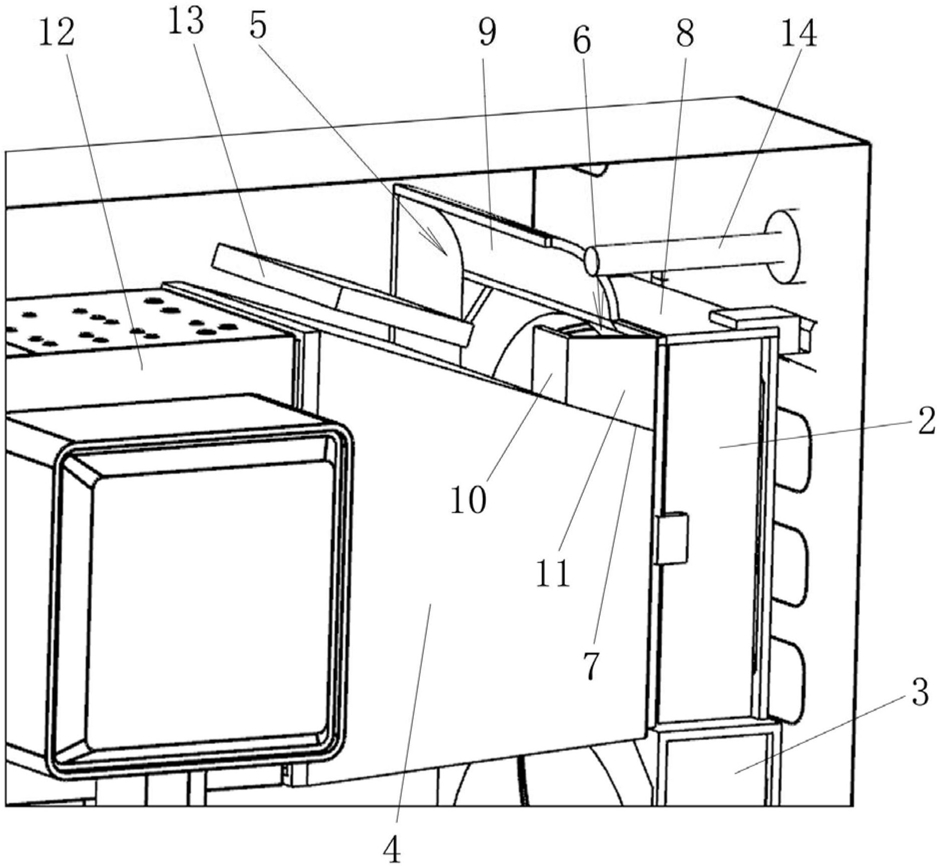

8.根据权利要求7所述的微波炉散热结构，其特征在于，所述第一风道(4)的一端的下壁、左壁和右壁分别与所述第一风扇(2)的出风口的下边缘、左边缘和右边缘对接，所述第一风道(4)的一端的上壁(7)低于所述第一风扇(2)的出风口的上边缘(8)，以使得所述第一风扇(2)出风口的一部分漏出；

所述上边缘(8)上设置朝向所述第一风扇(2)出风口的前方延伸的导流板(9)以形成所述第二风道(5)。

9.根据权利要求8所述的微波炉散热结构，其特征在于，所述导流板(9)为弧形板，且弧形板的凹面朝向所述上壁(7)。

10.根据权利要求8所述的微波炉散热结构，其特征在于，所述导流板(9)设置在所述上边缘(8)的一部分上；

所述上壁(7)的靠近所述上边缘(8)的另一部分的位置处设置有连接的竖直导流前板(10)和竖直导流侧板(11)，其中，所述竖直导流前板(10)位于所述第一风扇(2)出风口的前方，所述竖直导流侧板(11)位于所述第一风扇(2)出风口的侧方，并且所述竖直导流前板(10)和所述竖直导流侧板(11)形成所述第三风道(6)。

11.根据权利要求5所述的微波炉散热结构，其特征在于，从所述第一风道的一端到另一端的方向上，所述第一风道(4)的上壁和下壁之间的距离逐渐扩大，所述第一风道(4)的左壁和右壁之间的距离逐渐缩小。

12.根据权利要求11所述的微波炉散热结构，其特征在于，所述第一风道(4)朝向所述磁控管安装位置的端部还包括等径延伸风道段。

13.根据权利要求1所述的微波炉散热结构，其特征在于，在微波炉的高度方向上，所述第一风扇(2)和所述第二风扇(3)上下布置并设置在风扇支架上，所述风扇支架与所述电控腔(1)的后腔壁能够拆卸地连接。

14.一种微波炉，其特征在于，所述微波炉包括根据权利要求1-13中任意一项所述的微波炉散热结构。
