1.无串扰和高分辨率双视3D显示装置，其特征在于，包括显示屏1、显示屏2、偏振针孔阵列1、偏振针孔阵列2、障壁阵列、偏振眼镜1、偏振眼镜2；所述显示屏1和所述显示屏2平行放置；所述偏振针孔阵列1和所述偏振针孔阵列2分别与所述显示屏1和所述显示屏2贴合；

所述偏振针孔阵列1由偏振单元1、偏振单元2和针孔阵列1在水平和垂直方向上交替排列组成，所述偏振单元1与所述偏振单元2的偏振方向正交，所述偏振针孔阵列1中水平和垂直方向上相邻的偏振单元的偏振方向正交，所述偏振针孔阵列2由偏振单元3、偏振单元4和针孔阵列2在水平和垂直方向上交替排列组成，所述偏振单元3与所述偏振单元1的偏振方向相同，所述偏振单元4与所述偏振单元2的偏振方向相同，所述偏振针孔阵列2中水平和垂直方向上相邻的偏振单元的偏振方向正交；所述偏振眼镜1与所述偏振单元1和所述偏振单元3的偏振方向相同，所述偏振眼镜2与所述偏振单元2和所述偏振单元4的偏振方向相同；

所述显示屏1用于显示复合微图像阵列1，所述复合微图像阵列1由图像元1、图像元2和针孔阵列3在水平和垂直方向上交替排列组成，所述复合微图像阵列1中的图像元1和图像元2分别通过3D场景1和3D场景2获取，所述复合微图像阵列1中的图像元1和图像元2分别与所述偏振针孔阵列1中的偏振单元1和偏振单元2对应且对齐，所述复合微图像阵列1中的针孔阵列3与所述偏振针孔阵列1中的针孔阵列1对应且对齐；所述显示屏2用于显示复合微图像阵列2，所述复合微图像阵列2由图像元3、图像元4和针孔阵列4在水平和垂直方向上交替排列组成，所述复合微图像阵列2中的图像元3和图像元4分别通过3D场景1和3D场景2获取，所述复合微图像阵列2中的图像元3和图像元4分别与所述偏振针孔阵列2中的偏振单元3和偏振单元4对应且对齐，所述复合微图像阵列2中的针孔阵列4与所述偏振针孔阵列2中的针孔阵列2对应且对齐；

所述图像元1的节距、所述图像元2的节距、所述偏振单元1、所述偏振单元2、所述针孔阵列1的节距与所述针孔阵列3的节距均相同；所述图像元3的节距、所述图像元4的节距、所述偏振单元3、所述偏振单元4、所述针孔阵列2的节距与所述针孔阵列4的节距均相同；且所述偏振单元1与所述偏振单元2的节距大于所述偏振单元3与所述偏振单元4的节距；

障壁阵列由一系列障壁组成，障壁的一端位于所述偏振针孔阵列1中偏振单元的边缘上，障壁的另一端位于所述偏振针孔阵列2中与上述偏振单元对应的针孔的边缘上。

2.如权利要求1所述的无串扰和高分辨率双视3D显示装置，其特征在于，所述显示屏1、所述显示屏2、所述偏振针孔阵列1和所述偏振针孔阵列2的中心均对应且对齐。

3.如权利要求1所述的无串扰和高分辨率双视3D显示装置，其特征在于，所述针孔为一维针孔。

4.如权利要求1所述的无串扰和高分辨率双视3D显示装置，其特征在于，所述针孔为二维针孔。

5.如权利要求1所述的无串扰和高分辨率双视3D显示装置，其特征在于，所述针孔阵列

1的孔径宽度与所述针孔阵列3的孔径宽度相同；所述针孔阵列2的孔径宽度与所述针孔阵列4的孔径宽度相同；且所述针孔阵列1的孔径宽度与所述针孔阵列3的孔径宽度大于所述针孔阵列2的孔径宽度与所述针孔阵列4的孔径宽度。

6.如权利要求5所述的无串扰和高分辨率双视3D显示装置，其特征在于，所述针孔阵列

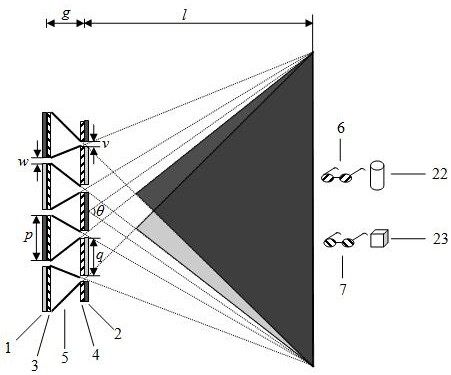

1的节距为p，所述针孔阵列1的孔径宽度为w，所述偏振针孔阵列1与所述偏振针孔阵列2的间距为g，则所述针孔阵列2的节距q由下式计算得到：所述针孔阵列2的孔径宽度v由下式计算得到：

其中，l为最佳观看距离。

7.如权利要求1所述的无串扰和高分辨率双视3D显示装置，其特征在于，3D图像1和3D图像2的观看视角θ由下式计算得到：其中，p为针孔阵列1的节距，v为针孔阵列2的孔径宽度， g为偏振针孔阵列1与偏振针孔阵列2的间距。

8.如权利要求1所述的无串扰和高分辨率双视3D显示装置，其特征在于，位于偏振单元的边缘上的障壁的端的长度等于偏振单元的节距，位于针孔的边缘上的障壁的端的长度等于针孔的孔径宽度。

9.如权利要求1所述的无串扰和高分辨率双视3D显示装置，其特征在于，所述图像元1与所述图像元3的深度翻转；所述图像元2与所述图像元4的深度翻转。
