专利号: 2018212927074
申请人: 成都工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

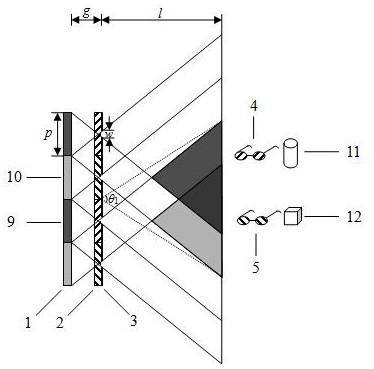

1.均匀分辨率和均匀视角的双视3D显示装置,其特征在于,包括显示屏,偏振阵列,矩形针孔阵列,偏振眼镜一,偏振眼镜二;所述矩形针孔阵列由多个参数相同的矩形针孔在水平和垂直方向上间隔排列组成,所述矩形针孔的水平孔径宽度不等于垂直孔径宽度;所述偏振阵列由偏振单元一和偏振单元二在水平和垂直方向上交替排列组成,所述偏振单元一与所述偏振单元二的偏振方向正交,所述偏振阵列中水平和垂直方向上相邻的偏振单元的偏振方向正交;所述偏振眼镜一与所述偏振单元一的偏振方向相同,所述偏振眼镜二与所述偏振单元二的偏振方向相同;所述显示屏用于显示微图像阵列,所述微图像阵列由图像元一和图像元二在水平和垂直方向上交替排列组成;所述图像元一通过3D场景一获取,所述图像元二通过3D场景二获取;所述图像元一和所述图像元二分别与所述偏振单元一和所述偏振单元二对应且对齐。2.根据权利要求1所述的均匀分辨率和均匀视角的双视3D显示装置,其特征在于,所述显示屏、所述偏振阵列和所述矩形针孔阵列的中心对应且对齐,所述偏振阵列与所述矩形针孔阵列紧密贴合。3.根据权利要求1所述的均匀分辨率和均匀视角的双视3D显示装置,其特征在于,所述图像元一的节距、所述图像元二的节距、所述偏振单元一的节距、所述偏振单元二的节距、所述矩形针孔的节距均相同。4.根据权利要求1所述的均匀分辨率和均匀视角的双视3D显示装置,其特征在于,所述微图像阵列与所述矩形针孔阵列均包含m×n个单元,其中,水平方向上m个单元,垂直方向上n个单元,所述矩形针孔的节距为p,观看距离为l ,所述显示屏与所述矩形针孔阵列的间距为g ,所述矩形针孔的水平孔径宽度为h,则所述矩形针孔的垂直孔径宽度v由下式计算得到:每个3D图像的水平观看视角θ1和垂直观看视角θ2由下式计算得到:
