专利号: 2018212961060
申请人: 成都工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

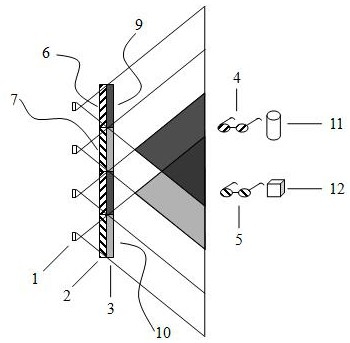

1.一种同视区均匀分辨率双视3D显示装置,其特征在于,包括点光源阵列,显示屏,偏振阵列,偏振眼镜1,偏振眼镜2;所述点光源阵列由多个参数相同的点光源间隔排列组成,所述偏振阵列由偏振单元1和偏振单元2在水平和垂直方向上交替排列组成,所述偏振单元

1与所述偏振单元2的偏振方向正交,所述偏振阵列中水平和垂直方向上相邻的偏振单元的偏振方向正交;所述偏振眼镜1与所述偏振单元1的偏振方向相同,所述偏振眼镜2与所述偏振单元2的偏振方向相同;

所述显示屏用于显示微图像阵列,所述微图像阵列由图像元1和图像元2在水平和垂直方向上交替排列组成;所述图像元1通过3D场景1获取,所述图像元2通过3D场景2获取;所述图像元1和所述图像元2分别与所述偏振单元1和所述偏振单元2对应且对齐。

2.如权利要求1所述的一种同视区均匀分辨率双视3D显示装置,其特征在于,所述显示屏,所述偏振阵列和所述点光源阵列的中心均对应且对齐。

3.如权利要求1所述的一种同视区均匀分辨率双视3D显示装置,其特征在于,所述偏振阵列与所述显示屏紧密贴合。

4.如权利要求1所述的一种同视区均匀分辨率双视3D显示装置,其特征在于,所述图像元1的节距、所述图像元2的节距、所述偏振单元1的节距、所述偏振单元2的节距、所述点光源的节距均相同。

5.如权利要求1所述的一种同视区均匀分辨率双视3D显示装置,其特征在于,所述点光源为一维点光源。

6.如权利要求1所述的一种同视区均匀分辨率双视3D显示装置,其特征在于,所述点光源为二维点光源。
