专利号: 2018212961094
申请人: 成都工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

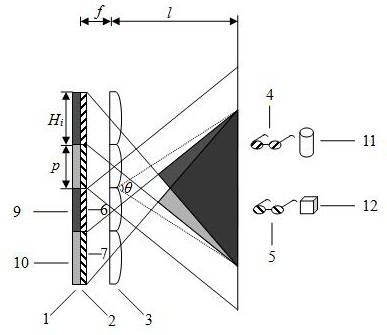

1.均匀分辨率和宽视角双视3D显示装置,其特征在于,包括显示屏,偏振阵列,渐变节距柱透镜阵列,偏振眼镜1,偏振眼镜2;所述渐变节距柱透镜阵列中,位于同一列的透镜元的节距相同,且透镜元的节距从中心到两边逐渐增大;所述偏振阵列由偏振单元1和偏振单元2在水平和垂直方向上交替排列组成,所述偏振单元1与所述偏振单元2的偏振方向正交,所述偏振阵列中水平和垂直方向上相邻的偏振单元的偏振方向正交;所述偏振眼镜1与所述偏振单元1的偏振方向相同,所述偏振眼镜2与所述偏振单元2的偏振方向相同;所述显示屏用于显示微图像阵列,所述微图像阵列由图像元1和图像元2在水平和垂直方向上交替排列组成;所述图像元1通过3D场景1获取,所述图像元2通过3D场景2获取;所述图像元1和所述图像元2分别与所述偏振单元1和所述偏振单元2对应且对齐;所述图像元1的节距与其对应的透镜元和偏振单元1的节距相同;所述图像元2的节距与其对应的透镜元和偏振单元2的节距相同。2.根据权利要求1所述的均匀分辨率和宽视角双视3D显示装置,其特征在于,所述渐变节距柱透镜阵列中第i列透镜元的节距Hi为:其中,i是小于或等于m的正整数,p为位于渐变节距柱透镜阵列中间的透镜元的节距,l为观看距离,f为透镜元的焦距,m为渐变节距柱透镜阵列中透镜元的个数。3.根据权利要求1所述的均匀分辨率和宽视角双视3D显示装置,其特征在于,双视3D显示装置的观看视角θ为:

其中,p为位于渐变节距柱透镜阵列中间的透镜元的节距,为透镜元的焦距。4.根据权利要求1所述的均匀分辨率和宽视角双视3D显示装置,其特征在于,所述显示屏,所述偏振阵列和所述渐变节距柱透镜阵列的中心均对应且对齐。5.根据权利要求1所述的均匀分辨率和宽视角双视3D显示装置,其特征在于,所述偏振阵列与所述显示屏紧密贴合。
