专利号: 2018213060659
申请人: 湖南工业大学
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

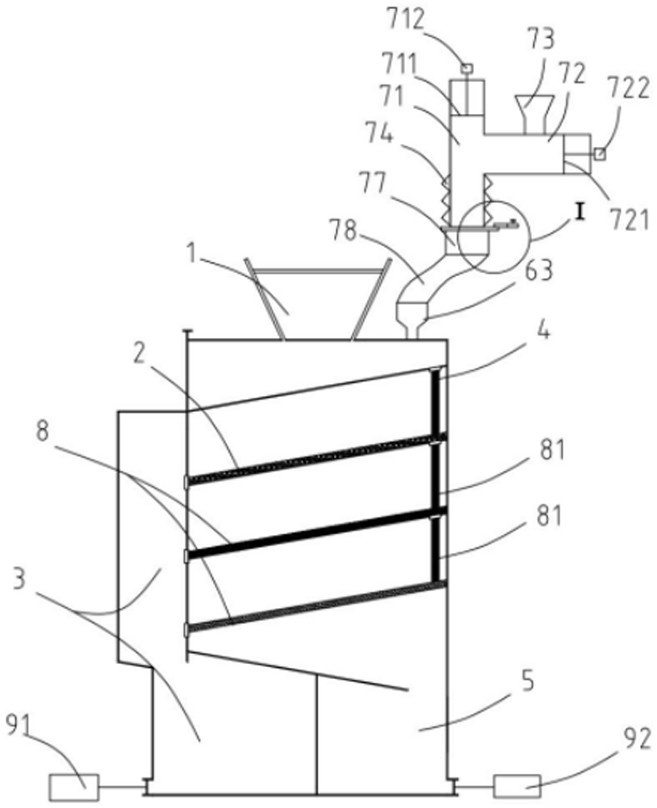

1.一种可自给生物炭的人畜排泄物处理装置,其特征在于,包括排泄物入口,排泄物入口下方设有排泄物接收层,排泄物接收层上具有孔隙供排泄物中的液体通过,排泄物接收层一端与一排放腔连通,排泄物接收层上设有辅助将排泄物推送至排放腔的扫除机构,排泄物接收层以下为液体排泄物容纳腔;

排泄物接收层宽度方向上方横跨有一螺旋送料装置,螺旋送料装置包括可在动力带动下旋转的螺旋传送杆、包覆在螺旋传送杆外周的出料筒、与出料筒端部连通的送料筒、控制出料筒在排泄物接收层长度方向移动的滑移装置,出料筒朝向排泄物接收层的外周面开设有出料孔,送料筒设于出料筒上方,送料筒用于盛放生物炭,生物炭可通过螺旋传送杆传送及滑移装置的带动下逐步通过出料筒的出料孔落至排泄物接收层上;

所述可自给生物炭的人畜排泄物处理装置还包括生物炭制备装置,生物炭制备装置包括呈角度设置且相互连通的炭化筒和料筒,料筒的端部连接在炭化筒的中段部分,料筒上设有用于将生物炭制备物料送入料筒的料斗,料筒另一端部设有活塞一,活塞一可沿料筒内壁做往复滑动使生物炭制备物料被推送至炭化筒;炭化筒一端部设有可沿炭化筒内壁做往复滑动的活塞二,炭化筒另一端部外壁上设置有加热器用于加热被活塞一推送至炭化筒中的生物炭制备物料,靠近加热器的炭化筒终端还活动连接有可在驱动装置控制下开合的密封门,密封门外表面下方设有硬质短管,硬质短管与送料筒之间通过软管接通,硬质短管设置位置高于送料筒。

2.根据权利要求1所述的可自给生物炭的人畜排泄物处理装置,其特征在于,排泄物接收层朝排放腔向下倾斜设置,倾斜角度为10~30°。

3.根据权利要求1或2所述的可自给生物炭的人畜排泄物处理装置,其特征在于,扫除机构包括宽度与排泄物接收层宽度适配的刷板、排泄物接收层宽度方向两侧设有供刷板移动的底部导轨,刷板高度方向位置还设有与底部导轨平行的顶部导轨,扫除机构还包括带动刷板沿底部导轨和顶部导轨移动的动力源。

4.根据权利要求1所述的可自给生物炭的人畜排泄物处理装置,其特征在于,排泄物接收层下方设有至少一层过滤层,过滤层具有孔隙。

5.根据权利要求4所述的可自给生物炭的人畜排泄物处理装置,其特征在于,过滤层一端与排放腔连通,过滤层上设有可将排泄物推送至排放腔的扫除机构。

6.根据权利要求2所述的可自给生物炭的人畜排泄物处理装置,其特征在于,排泄物接收层倾斜顶部设有喷水端。

7.根据权利要求1所述的可自给生物炭的人畜排泄物处理装置,其特征在于,排放腔底部连接有有机肥制备装置。

8.根据权利要求1所述的可自给生物炭的人畜排泄物处理装置,其特征在于,液体排泄物容纳腔底部连接有尿液处理装置。

9.根据权利要求1所述的可自给生物炭的人畜排泄物处理装置,其特征在于,炭化筒和料筒呈“T”字型布置。

10.根据权利要求1所述的可自给生物炭的人畜排泄物处理装置,其特征在于,驱动装置包括相互啮合的齿轮一和齿轮二及控制齿轮二转动的驱动电机,密封门刚性固定在齿轮一下端面并随齿轮一发生转动。
