专利号: 2018213442687
申请人: 管家(天津)宠物有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

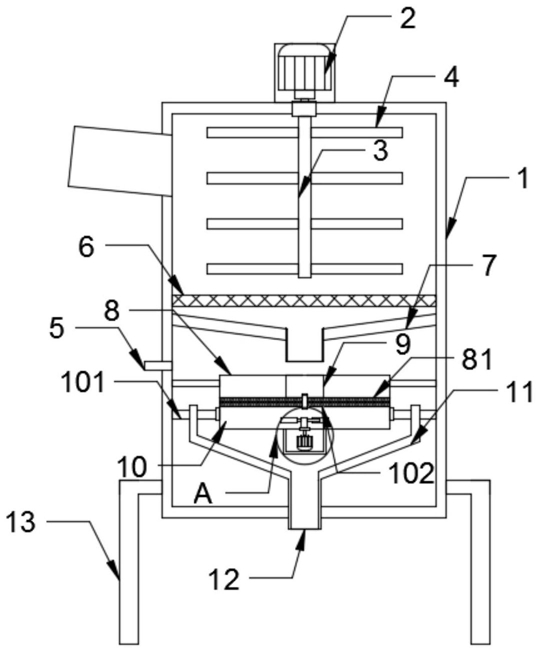

1.一种兽药加工粉碎装置,包括主体(1),其特征在于:所述主体(1)上端通过安装座固定设置第一电机(2),所述主体(1)内侧上端通过转轴活动安装连接杆(3),所述电机的输出轴端与连接杆(3)的转轴相连接,所述连接杆(3)的两端固定设置若干个搅拌杆(4),所述连接杆(3)的下端固定设置过滤网(6),所述过滤网(6)的下端固定设置集料口(7),所述集料口(7)的下端通过固定杆固定设置第一磨盘(8),所述第一磨盘(8)的下端固定设置第一磨齿(81),所述第一磨齿(81)下端固定设置第二磨齿(102),所述第二磨齿(102)下端固定设置第二磨盘(10),所述第一磨盘(8)与第二磨盘(10)之间通过转轴活动连接,所述第一磨盘(8)内侧固定设置进料口(9),所述第二磨盘(10)外侧通过转轴活动安装支撑杆(101),所述支撑杆(101)另一端与主体(1)内侧固定连接,所述第二磨盘(10)的内侧下端固定设置若干限位槽(103),所述第二磨盘(10)下端通过转轴活动安装第一限位杆(104),所述第一限位杆(104)的两侧靠近限位槽(103)的一端分别固定设置第二限位杆(105),所述第二磨盘(10)的下端通过安装座固定设置第二电机(106),所述第二电机(106)的输出轴端与第一限位杆(104)的转轴连接,所述第二磨盘(10)的下端固定设置挡板(11),所述挡板(11)的下端固定设置出料口(12),所述出料口(12)与主体(1)外侧连接。

2.根据权利要求1所述的一种兽药加工粉碎装置,其特征在于:所述主体(1)外侧靠近第一磨盘(8)的一端固定设置进水口(5)。

3.根据权利要求1所述的一种兽药加工粉碎装置,其特征在于:所述第一磨齿(81)、第二磨齿(102)之间相互咬合。

4.根据权利要求1所述的一种兽药加工粉碎装置,其特征在于:所述集料口(7)、挡板(11)的横截面固定设置为V型。

5.根据权利要求1所述的一种兽药加工粉碎装置,其特征在于:所述主体(1)外侧固定设置支架(13)。
