专利号: 2018213737325
申请人: 合肥品冠智能厨电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2025-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

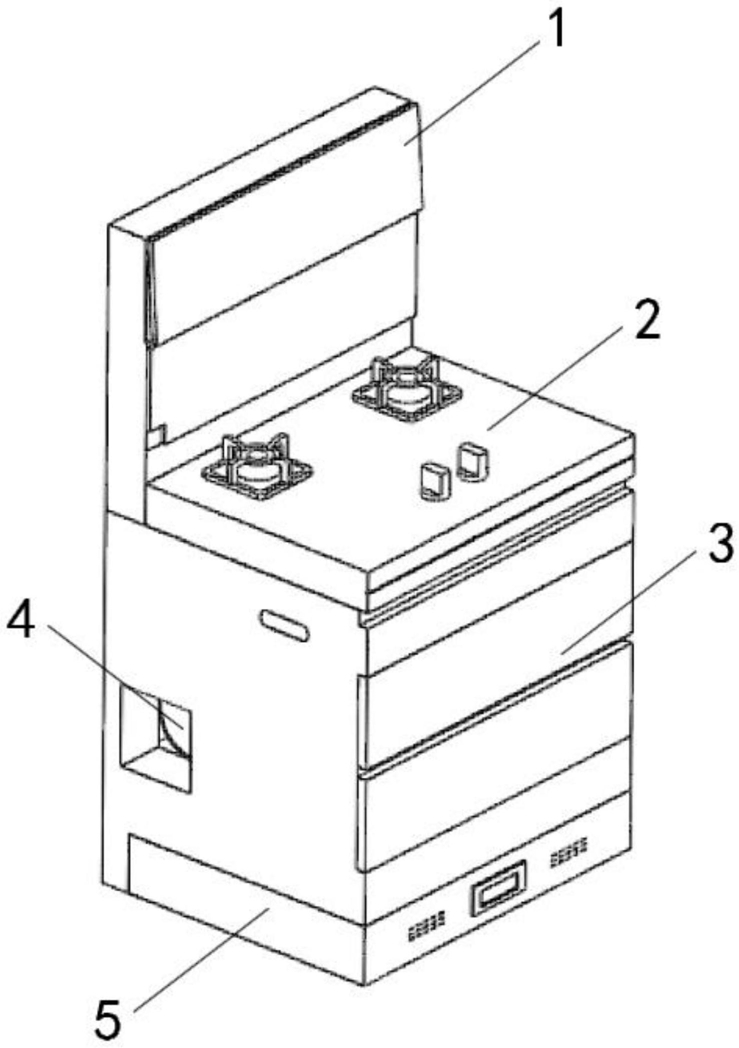

1.一种模块化集成灶,其特征在于:包括机头进烟模块(1)、燃气灶模块(2)、多功能模块(3)、风箱(4)、底座(5)和机头风箱连接件(6),所述机头进烟模块(1)底部一侧垂直设置有燃气灶模块(2),且所述燃气灶模块(2)下方设置有多功能模块(3),所述多功能模块(3)内部一端设置有风箱(4),且所述多功能模块(3)底部卡接有底座(5);

其中,所述风箱(4)顶部与所述机头进烟模块(1)之间设置有机头风箱连接件(6);

所述燃气灶模块(2)为长方体形结构,且燃气灶模块(2)四边侧壁中部设置有方便与所述机头进烟模块(1)卡接的槽沟(201),所述燃气灶模块(2)底部两端均垂直安装有丝杆(202);

其中,两个所述丝杆(202)底部均垂直设置有固定座(204),且两个丝杆(202)上均套设有内螺纹套筒(203),所述固定座(204)两端均贯穿安装有螺栓(205);

所述多功能模块(3)内部上方安装有消毒柜(302),且所述消毒柜(302)下方平行设置有蒸烤箱(303);

所述风箱(4)上设置有箱壳,且箱壳内部安装有蜗壳(401);

其中,所述蜗壳(401)下方设置有中空的直通管(402),且所述直通管(402)内部上方设置有直通槽(403)。

2.根据权利要求1所述的一种模块化集成灶,其特征在于,所述机头进烟模块(1)的宽度与燃气灶模块(2)的宽度之和与多功能模块(3)的宽度相等,且机头进烟模块(1)底部与多功能模块(3)垂直。

3.根据权利要求1所述的一种模块化集成灶,其特征在于,所述燃气灶模块(2)上端面两侧均设置有燃炉(207),且燃气灶模块(2)内部下方两端均设置有与丝杆(202)相匹配的螺纹孔(206)。

4.根据权利要求1所述的一种模块化集成灶,其特征在于,所述多功能模块(3)两端下方均设置有内凹的圆弧形手柄(301),且所述多功能模块(3)上方一端设置有方便与燃气灶模块(2)连接的插接槽(304)。

5.根据权利要求1所述的一种模块化集成灶,其特征在于,所述蜗壳(401)内部上方设置有方便通风的进风口(404),且所述蜗壳(401)一端侧壁垂直设置有卡接板(405),所述风箱(4)内部设置有与卡接板(405)相匹配的卡槽。

6.根据权利要求4所述的一种模块化集成灶,其特征在于,所述多功能模块(3)底部设置有与底座(5)相匹配的夹槽,且所述底座(5)为中空结构,且底座(5)内部两端均垂直设置有支撑柱。

7.根据权利要求1所述的一种模块化集成灶,其特征在于,所述机头风箱连接件(6)为中空结构,且所述机头风箱连接件(6)底部宽度与风箱(4)宽度大小相匹配。
