专利号: 2018213746907
申请人: 合肥品冠智能厨电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种独立灶具的集成灶,其特征在于,包括灶台(1)、炉架(2)、燃烧器(3)、阀体(4)和槽沟(5),所述灶台(1)的底部安装有清理组件;

所述清理组件包括丝杆(6)、内螺纹套筒(7)、固定座(8)、螺栓(9)、螺纹孔(10)、轴承(11)、固定槽(12)和螺栓孔(13),所述灶台(1)的底部两端对称开设有螺纹孔(10),所述固定座(8)设置有两个,且两个所述固定座(8)的顶部中心处均开设有固定槽(12),所述固定槽(12)的内部套接有轴承(11);

且轴承(11)的外侧通过焊接与固定槽(12)内壁固定连接;

所述固定座(8)对应设置在固定槽(12)正下方位置处,所述丝杆(6)设置有两个,且丝杆(6)的顶端与螺纹孔(10)螺纹连接,所述丝杆(6)的底端内接于轴承(11)内部,所述轴承(11)的内圈与丝杆(6)底端外侧焊接,所述固定座(8)的顶部两端对称开设有螺栓孔(13),所述螺栓(9)与螺栓孔(13)螺纹连接,所述内螺纹套筒(7)螺纹连接在丝杆(6)的外侧。

2.根据权利要求1所述的一种独立灶具的集成灶,其特征在于,所述炉架(2)包括炉座和炉脚,所述炉座呈矩形环状,且炉座的顶部四周均焊接固定有炉脚。

3.根据权利要求1所述的一种独立灶具的集成灶,其特征在于,所述灶台(1)的顶部两端对称位置处均安装有燃烧器(3),且燃烧器(3)外侧套接有炉架(2),所述灶台(1)的顶部两端对称安装有阀体(4)。

4.根据权利要求1所述的一种独立灶具的集成灶,其特征在于,所述灶台(1)的一侧开设有槽沟(5)。

5.根据权利要求1所述的一种独立灶具的集成灶,其特征在于,所述内螺纹套筒(7)呈圆形环状。

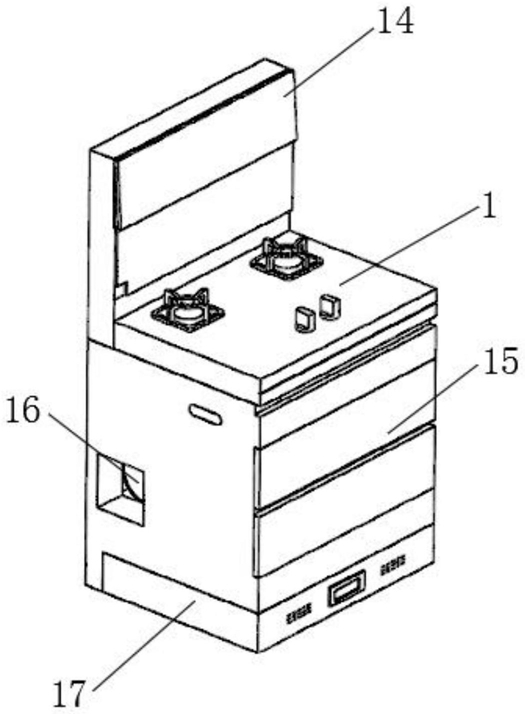

6.根据权利要求1所述的一种独立灶具的集成灶,其特征在于,所述灶台(1)的一侧垂直设置有机头进烟机(14),所述灶台(1)的底部设置有底箱(15),且底箱(15)内部一端设置有风箱(16),所述底箱(15)的底部卡接有底座(17),所述风箱(16)顶部与所述机头进烟机(14)之间设置有机头风箱连接件(18)。
