专利号: 2018213753455
申请人: 合肥品冠智能厨电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

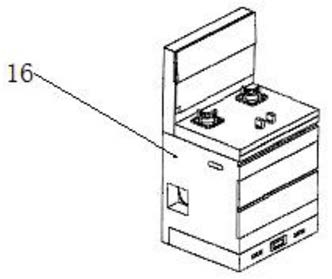

1.一种独立的集成灶多功能模块,其特征在于,包括集成灶(16),所述集成灶(16)包括机头进烟模块(17)、机头风箱连接件(18)、风箱(19)、底托(20)、燃气灶模块(21)和多功能模块主体(22),所述底托(20)顶部安装有多功能模块主体(22),所述多功能模块主体(22)一侧镶嵌有机头进烟模块(17),所述机头进烟模块(17)顶部安装有机头风箱连接件(18),所述机头风箱连接件(18)顶部安装有风箱(19),所述多功能模块主体(22)顶部且位于机头风箱连接件(18)一侧安装有燃气灶模块(21);

所述多功能模块主体(22)包括机身(1)、手柄(2)、第一消毒柜(3)、第二消毒柜(4)、PLC控制器(5)、第一滑槽(6)、第二滑槽(7)、温度传感器(8)、T型槽(9)、碗碟架(10)、碳纤维发热管(11)、隔网(12)、外螺纹(13)、螺母(14)和T型块(15),所述机身(1)两侧对称安装有手柄(2),所述机身(1)一侧开设有第一滑槽(6),所述第一滑槽(6)内部安装有第一消毒柜(3),所述第一消毒柜(3)一侧安装有PLC控制器(5),所述机身(1)一侧且位于第一滑槽(6)底部开设有第二滑槽(7),所述第二滑槽(7)内部安装有第二消毒柜(4),所述第一消毒柜(3)一侧安装有温度传感器(8),所述第一消毒柜(3)内壁两侧对应开设有T型槽(9),所述碗碟架(10)两端均设置有T型块(15),所述碗碟架(10)通过T型块(15)和T型槽(9)安装,所述碗碟架(10)一端外侧开设有外螺纹(13),所述碗碟架(10)一端外侧通过外螺纹(13)安装有螺母(14),所述第一消毒柜(3)底部安装有碳纤维发热管(11),所述碳纤维发热管(11)顶部且位于碗碟架(10)底部安装有隔网(12)。

2.根据权利要求1所述的一种独立的集成灶多功能模块,其特征在于,所述温度传感器(8)电性连接PLC控制器(5),所述PLC控制器(5)电性连接碳纤维发热管(11)。

3.根据权利要求1所述的一种独立的集成灶多功能模块,其特征在于,所述第一消毒柜(3)和第二消毒柜(4)一侧均设置有拉手。

4.根据权利要求1所述的一种独立的集成灶多功能模块,其特征在于,所述机身(1)和碗碟架(10)外侧四周均设置有加强筋。

5.根据权利要求1所述的一种独立的集成灶多功能模块,其特征在于,所述第一消毒柜(3)和第一滑槽(6)配合使用,所述第二消毒柜(4)和第二滑槽(7)配合使用,所述T型槽(9)和T型块(15)配合使用。
