专利号: 2018213853434
申请人: 孙林宝
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

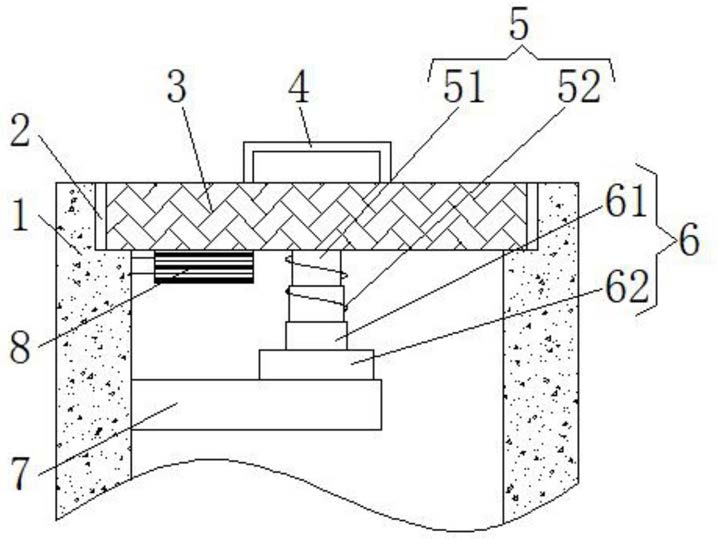

1.一种带有自清洁功能的卫浴室地漏,包括下水管(1),其特征在于:所述下水管(1)内壁开设有凹槽(2),所述凹槽(2)的内壁与盖板(3)的外壁搭接,所述盖板(3)的上表面设置有把手(4),且盖板(3)的上表面开设有若干个通孔(9),且盖板(3)的下表面固定连接有伸缩装置(5);

所述伸缩装置(5)的底端固定连接有转动装置(6),所述转动装置(6)卡接在支撑杆(7)的上表面,所述支撑杆(7)的左端与下水管(1)内壁的左侧面固定连接;

所述下水管(1)内壁的左侧面设置有毛刷(8),所述毛刷(8)外壁与盖板(3)的下表面搭接。

2.根据权利要求1所述的一种带有自清洁功能的卫浴室地漏,其特征在于:所述转动装置(6)包括轴承(62),所述轴承(62)卡接在支撑杆(7)的上表面,且轴承(62)的内壁套接有转轴(61),所述转轴(61)的顶端与伸缩装置(5)的底端固定连接。

3.根据权利要求2所述的一种带有自清洁功能的卫浴室地漏,其特征在于:所述伸缩装置(5)包括伸缩杆(51),所述伸缩杆(51)的外壁套接有弹簧(52),所述弹簧(52)和伸缩杆(51)的顶端和底端分别与盖板(3)的下表面和转轴(61)的顶端固定连接。

4.根据权利要求3所述的一种带有自清洁功能的卫浴室地漏,其特征在于:所述伸缩杆(51)包括壳体(511),所述壳体(511)的下表面与转轴(61)的顶端固定连接,且壳体(511)内壁的左右两侧面均开设有滑槽(513),且两个滑槽(513)的内壁均滑动连接有滑块(512),且两个滑块(512)的相对面分别与活动杆(514)的左右两侧面固定连接,所述活动杆(514)的顶端延伸至壳体(511)的外部并与盖板(3)的下表面固定连接。

5.根据权利要求1所述的一种带有自清洁功能的卫浴室地漏,其特征在于:所述通孔(9)的形状为椭圆形,且若干个通孔(9)关于盖板(3)的中心点成圆形阵列。

6.根据权利要求1所述的一种带有自清洁功能的卫浴室地漏,其特征在于:所述盖板(3)的形状为圆形,且盖板(3)的直径比凹槽(2)的直径小于6mm。
