投影仪
¥3100
专利号: 2018213897555
申请人: 南昌理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 摄影术;电影术;利用了光波以外其他波的类似技术;电记录术;全息摄影术〔4〕
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

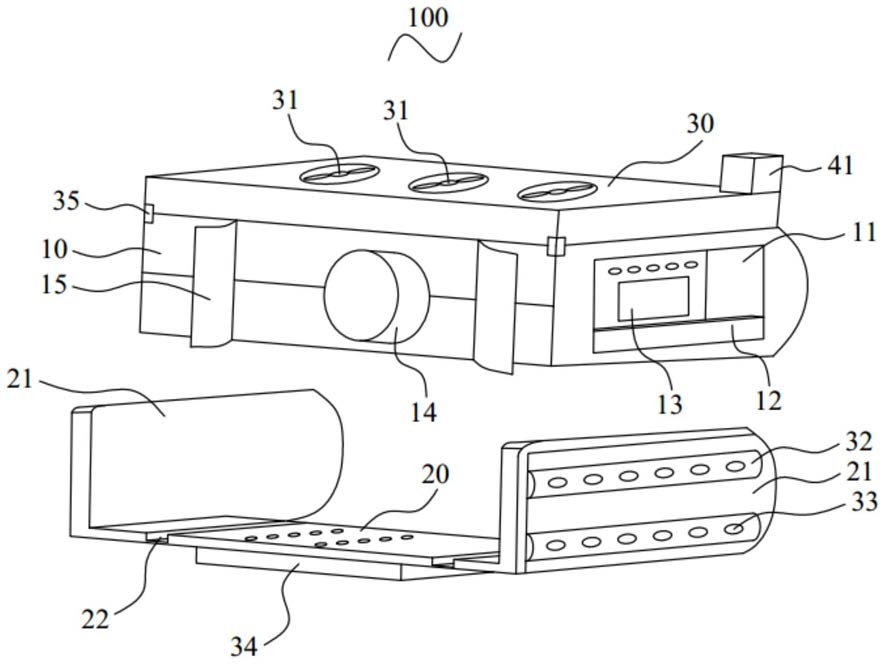

1.一种投影仪,其特征在于:包括本体、与所述本体连接的承载座和分别设于所述本体内的投影组件及散热组件,所述本体的侧壁设有储物槽,所述储物槽朝向所述本体的内部凹陷,所述储物槽的内壁贴设有散热片,所述投影组件包括设于所述本体的摄影机、设于所述本体侧壁上的镜头组和与所述摄影机电性连接的蓄电池,所述摄影机的投影端与所述镜头组的中轴线处于同一平面,所述散热组件包括与所述本体贴合的第一导热板、设于所述第一导热板内的多个散热风扇、设于所述承载座侧壁上的第二导热板、设于所述承载座底部的第三导热板和设于所述本体内的导风机,所述第一导热板与所述本体外壁顶角之间设有装配板,所述第二导热板上设有多个散热孔,所述导风机设于所述本体的顶部内壁上。

2.根据权利要求1所述的投影仪,其特征在于:所述本体上还设有报警组件,所述报警组件包括温度传感器和与所述温度传感器电性连接的蜂鸣器,所述温度传感器设于所述本体的顶部内壁上,所述蜂鸣器设于所述本体的外壁上。

3.根据权利要求1所述的投影仪,其特征在于:所述承载座包括承载板和设于所述承载板两端的限位板,所述限位板与所述承载板垂直连接,且所述第二导热板设于所述承载板的外壁上。

4.根据权利要求3所述的投影仪,其特征在于:所述投影仪还包括滑动组件,所述滑动组件包括滑动轮和与所述滑动轮相匹配的滑槽,所述本体的底部设有连接柱,所述滑动轮设于所述连接柱的末端,所述滑槽设于所述承载板上。

5.根据权利要求1所述的投影仪,其特征在于:所述本体的侧壁上补光板,所述补光板采用弧形板状结构,所述补光板用于增大所述镜头组的投影光线强度。

6.根据权利要求1所述的投影仪,其特征在于:所述本体上设有多个存储孔,所述存储孔用于方便激光触笔的存储。

7.根据权利要求1所述的投影仪,其特征在于:所述本体的末端设有防滑波纹,所述防滑波纹用于增大所述本体上的摩擦力。

8.根据权利要求1所述的投影仪,其特征在于:所述本体内设有逆变器,所述逆变器与所述蓄电池电性连接。

9.根据权利要求1所述的投影仪,其特征在于:所述第一导热板、所述第二导热板、所述第三导热板和所述散热片均采用铝金属材质制成。

10.根据权利要求1所述的投影仪,其特征在于:所述储物槽内设有限位挡板,且所述限位挡板与所述本体的侧壁平行。
