专利号: 2018214123744
申请人: 河北建筑工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

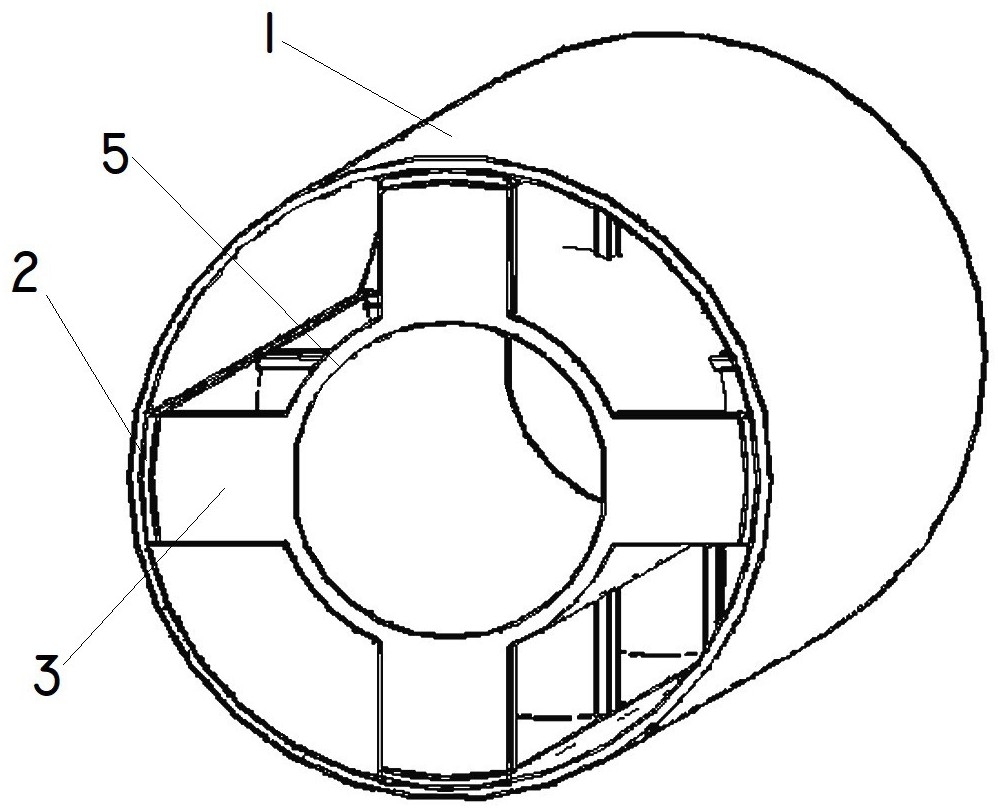

1.一种混凝土钢管组合柱,其特征在于:该组合柱包括外部管(1)、钢板条(2)、设置在外部管(1)中的内部钢管(5)、混凝土(4)和肋板(3),所述外部管(1)和内部钢管(5)的中轴重合;弧形钢板条(2)有四根并且贴合设在外部管(1)内侧壁上、外部管(1)的圆形截面四等分位置,所述弧形钢板条(2)上平行间隔设置有若干个肋板(3),肋板(3)一端与弧形钢板条(2)焊接固定,肋板(3)一端与内部钢管(5)外侧壁固定连接;

所述混凝土(4)填充在外部管(1)与内部钢管(5)之间的空隙处。

2.如权利要求1所述的一种混凝土钢管组合柱,其特征在于,外部管(1)采用纤维增强塑料材质。

3.如权利要求2所述的一种混凝土钢管组合柱,其特征在于,纤维增强塑料外部管(1)的径厚比小于等于190。

4.如权利要求2所述的一种混凝土钢管组合柱,其特征在于,纤维增强塑料采用玄武岩纤维或者碳纤维或者芳纶纤维制备。

5.如权利要求1所述的一种混凝土钢管组合柱,其特征在于,外部管(1)厚度至少为

3mm。

6.如权利要求1所述的一种混凝土钢管组合柱,其特征在于,内部钢管(5)与外部管(1)的半径比为0.6-0.8:1。

7.如权利要求1所述的一种混凝土钢管组合柱,其特征在于,内部钢管(5)壁的厚度至少为3mm。

8.如权利要求1所述的一种混凝土钢管组合柱,其特征在于,内部钢管(5)径厚比小于

80。

9.如权利要求1所述的一种混凝土钢管组合柱,其特征在于,组合柱通过螺栓固定在建筑结构上。

10.如权利要求1所述的一种混凝土钢管组合柱,其特征在于,所述混凝土(4)为再生混凝土。
