专利号: 2018214135135
申请人: 河北建筑工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

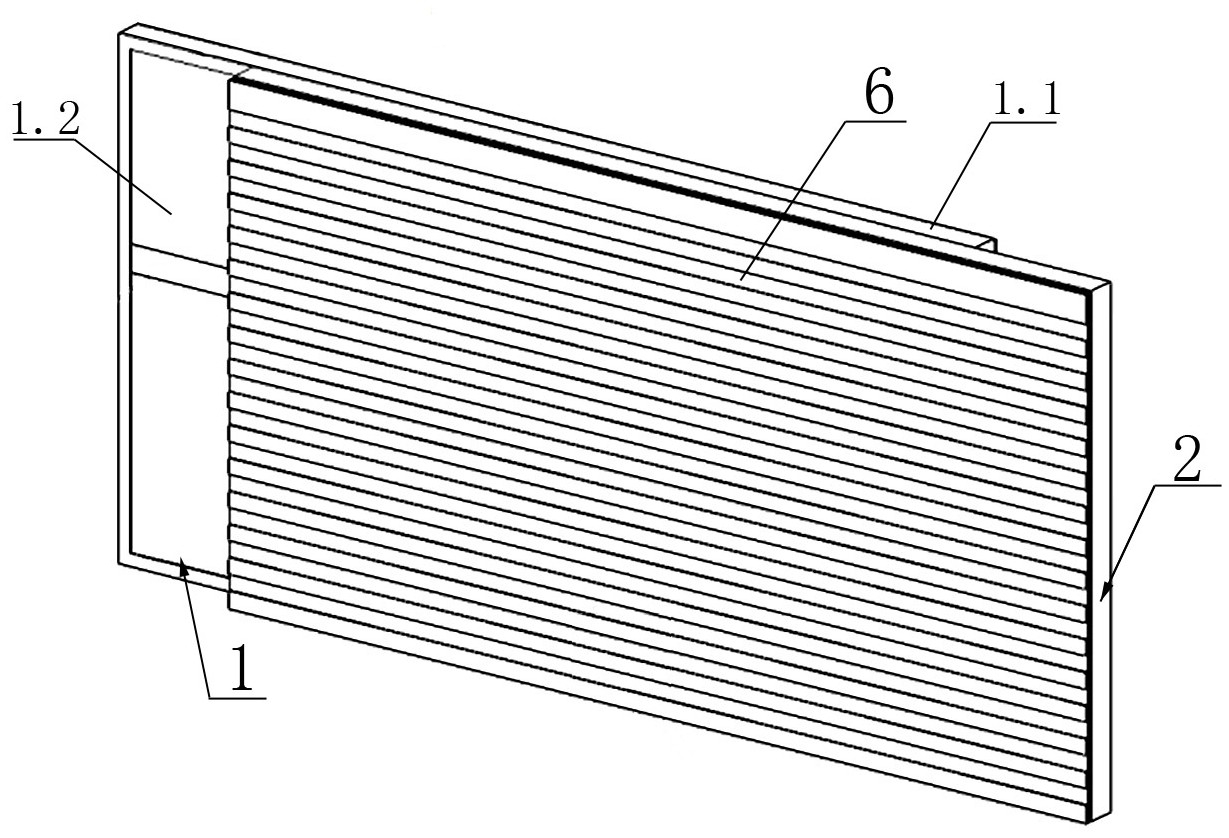

1.一种装配式的模块化墙板单元,包括有由内层而外层依次设置的防火层(3)、内层结构层(1)、外层结构层(2)、结构板层(4)、防水层(5)和装饰面层(6);其特征在于:所述内层结构层(1)包括有内层龙骨骨架(1.1)和填充在内层龙骨骨架(1.1)中的内保温层(1.2);所述外层结构层(2)包括有外层龙骨骨架(2.1)和填充在外层龙骨骨架(2.1)中的外保温层(2.2);所述外层结构层(2)与内层结构层(1)之间固定连接;其中,内层结构层(1)的一侧的竖向侧面超出外层结构层(2)对应一侧的竖向侧面,外层结构层(2)另一侧的竖向侧面超出内层结构层(1)对应一侧的竖向侧面;所述防火层(3)铺设在内层结构层(1)的内层侧,所述防水层(5)和装饰面层(6)由内层而外层依次铺设在外层结构层(2)外层侧。

2.根据权利要求1所述的装配式的模块化墙板单元,其特征在于:所述内层龙骨骨架(1.1)包括由内层底导梁(1.1.1)、内层顶导梁(1.1.2)和内层竖向型钢柱(1.1.3)围合而成的矩形边框以及连接在两侧的内层竖向型钢柱(1.1.3)上部之间的内层横向型钢杆件(1.1.4)。

3.根据权利要求2所述的装配式的模块化墙板单元,其特征在于:所述内层横向型钢杆件(1.1.4)与内层顶导梁(1.1.2)之间连接有内层上部竖向支撑(1.1.7),内层横向型钢杆件(1.1.4)与内层底导梁(1.1.1)之间连接有内层下部竖向支撑(1.1.5);所述内层龙骨骨架(1.1)中、在内层顶导梁(1.1.2)与内层横向型钢杆件(1.1.4)之间设有内层上斜撑(1.1.6),内层龙骨骨架(1.1)中、在内层底导梁(1.1.1)与内层横向型钢杆件(1.1.4)之间设有内层下斜撑(1.1.8)。

4.根据权利要求1所述的装配式的模块化墙板单元,其特征在于:所述外层龙骨骨架(2.1)包括由外层底导梁(2.1.1)、外层顶导梁(2.1.2)和外层竖向型钢柱(2.1.3)围合而成的矩形边框以及连接在两侧的外层竖向型钢柱(2.1.3)上部之间的外层横向型钢杆件(2.1.4)。

5.根据权利要求4所述的装配式的模块化墙板单元,其特征在于:所述外层横向型钢杆件(2.1.4)与外层顶导梁(2.1.2)之间连接有外层上部竖向支撑(2.1.8),外层横向型钢杆件(2.1.4)与外层底导梁(2.1.1)之间连接有外层下部竖向支撑(2.1.5);所述外层龙骨骨架(2.1)中、在外层顶导梁(2.1.2)与外层横向型钢杆件(2.1.4)之间设有外层上斜撑(2.1.6);所述外层龙骨骨架(2.1)中、在外层底导梁(2.1.1)与外层横向型钢杆件(2.1.4)之间设有外层下斜撑(2.1.7)。

6.根据权利要求1-5中任意一项所述的装配式的模块化墙板单元,其特征在于:所述内层结构层(1)和外层结构层(2)均呈一字形,内层结构层(1)的左侧面超出外层结构层(2)的左侧面,外层结构层(2)右侧面超出内层结构层(1)的右侧面。

7.根据权利要求1-5中任意一项所述的装配式的模块化墙板单元,其特征在于:当模块化墙板单元位于隔墙位置处时,所述外层结构层(2)呈一字形,内层结构层(1)呈T形,并且内层结构层(1)的横边贴设在外层结构层(2)上;其中,内层结构层(1)的横边一端超出外层结构层(2)的一端,外层结构层(2)的另一端超出内层结构层(1)的横边另一端;所述内层结构层(1)的纵边包括有第一纵向结构层(1a)和第二纵向结构层(1b);所述第二纵向结构层(1b)紧贴第一纵向结构层(1a)设置,并且第一纵向结构层(1a)的自由端一侧超出第二纵向结构层(1b)的自由端一侧。

8.根据权利要求1-5中任意一项所述的装配式的模块化墙板单元,其特征在于:当模块化墙板单元位于转角处时,所述外层结构层(2)呈L字形,内层结构层(1)呈L形;所述内层结构层(1)的横边贴设在外层结构层(2)横边上,并且外层结构层(2)的横边端部超出内层结构层(1)对应一侧的横边端部;所述内层结构层(1)的纵边贴设在外层结构层(2)纵边上,并且外层结构层(2)的纵边端部超出内层结构层(1)对应一侧的纵边端部。
