专利号: 2018214142228
申请人: 河北建筑工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

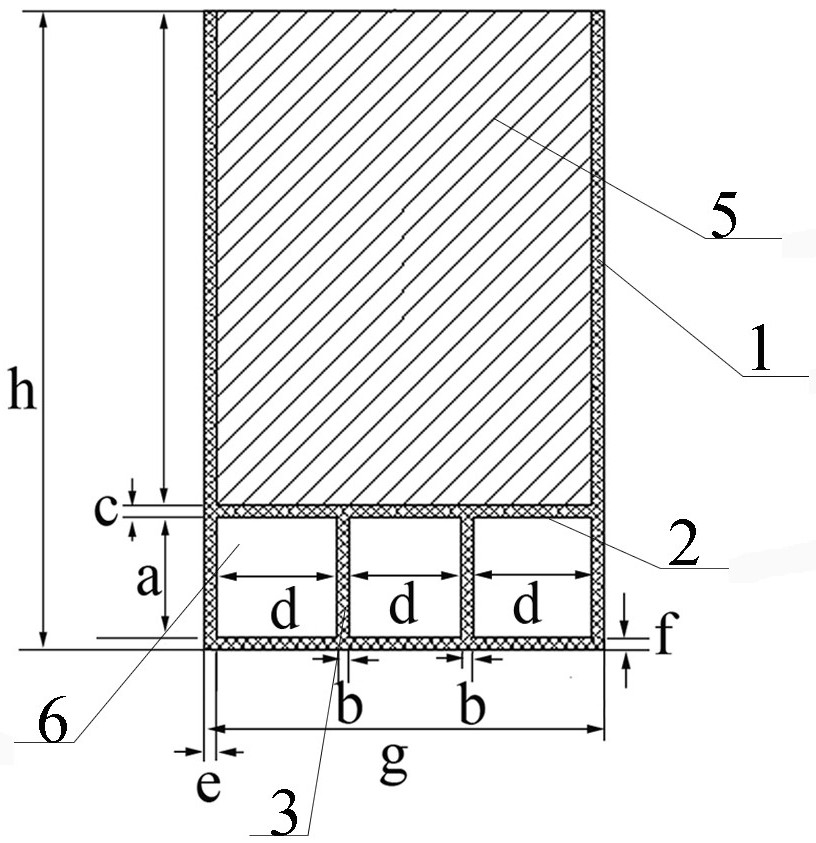

1.一种免拆模板式FRP型材高强钢纤维混凝土梁,其特征在于:所述混凝土梁包括承重主体(1)和浇筑在承重主体(1)的混凝土(5),所述承重主体(1)截面为U型,所述承重主体(1)内设有水平底板(2),所述混凝土(5)浇筑在承重主体(1)内水平底板(2)上方的U型空间内,所述水平底板(2)与所述承重主体(1)底板之间设有竖向隔板(3),所述竖向隔板(3)将水平底板(2)与所述承重主体(1)底板之间的空间均分成承重空腔(6),所述竖向隔板(3)和水平底板(2)均沿混凝土梁通长设置,所述承重主体(1)的U型槽内、水平底板(2)上均匀间隔设有抗剪键(4)。

2.如权利要求1所述的一种免拆模板式FRP型材高强钢纤维混凝土梁,其特征在于:所述承重主体(1)、水平底板(2)、竖向隔板(3)和抗剪键(4)均由FRP型材制作而成,所述FRP型材为CFRP、GFRP、BFRP和AFRP型材的任意一种。

3.如权利要求1所述的一种免拆模板式FRP型材高强钢纤维混凝土梁,其特征在于:所述竖向隔板(3)为两块条形板,竖向隔板高度(a)为50~80mm,竖向隔板厚度(b)为5~10mm,承重空腔宽度(d)为60~120mm。

4.如权利要求1所述的一种免拆模板式FRP型材高强钢纤维混凝土梁,其特征在于:所述水平底板厚度(c)为5~10mm,水平底宽度与承重主体(1)槽宽相适应。

5.如权利要求1所述的一种免拆模板式FRP型材高强钢纤维混凝土梁,其特征在于:所述承重主体(1)的壁厚(e)为5~10mm,承重主体底板厚(f)为5~10mm,承重主体宽(g)为200~400mm,承重主体高(h)为500~800mm。

6.如权利要求1所述的一种免拆模板式FRP型材高强钢纤维混凝土梁,其特征在于:所述抗剪键(4)的厚度为5~10mm,相邻所述抗剪键(4)间距为200~300mm,所述抗剪键(4)高度为承重主体(1)高度的1/4~1/2,所述抗剪键(4)底部与水平底板(2)贴合固定。

7.如权利要求1所述的一种免拆模板式FRP型材高强钢纤维混凝土梁,其特征在于:所述承重主体(1)和水平底板(2)为一体成型结构,所述承重主体(1)截面为等截面或变截面。

8.如权利要求1所述的一种免拆模板式FRP型材高强钢纤维混凝土梁,其特征在于:所述混凝土(5)为强度等级C50及以上的钢纤维混凝土。

9.如权利要求1~8任意一项所述的一种免拆模板式FRP型材高强钢纤维混凝土梁,其特征在于:所述抗剪键(4)为由FRP型材制成的矩形板,所述抗剪键(4)两端卡固在设于两侧承重主体(1)内壁的竖向条形卡固槽(7)内,所述竖向条形卡固槽(7)的长度大于100mm,所述竖向条形卡固槽(7)距水平底板(2)的距离为0~100mm。
