专利号: 2018214142251
申请人: 河北建筑工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种冷弯薄壁型钢井字楼板结构,包括有一组依次拼接连接的楼板模块(1)以及浇筑在一组楼板模块(1)上的轻质混凝土层(6);其特征在于:所述楼板模块(1)包括有轻钢框架(1.1)、保温板(1.2)和压型钢板(1.3);所述轻钢框架(1.1)为由一组纵向型钢杆件(1.1.1)和至少两组横向型钢杆件(1.1.2)连接而成的矩形框架结构;所述保温板(1.2)有一组,对应填充在轻钢框架(1.1)的框格中;所述压型钢板(1.3)铺设在轻钢框架(1.1)的顶部,且覆盖在一组保温板(1.2)上;在每块楼板模块(1)顶部一侧、沿轻钢框架(1.1)的纵向边缘通长设有挡板(2),并且拼接后的相邻楼板模块(1)上的挡板(2)构成浇筑轻质混凝土层(6)的侧模板;在每块楼板模块(1)的底部设有第一连接板(3);其中,每块第一连接板(3)沿轻钢框架(1.1)的底部边缘通长设置;相邻两块楼板模块(1)的底部之间通过第一连接板(3)连接;所述轻质混凝土层(6)浇筑在压型钢板(1.3)的顶部、相邻的挡板(2)之间。

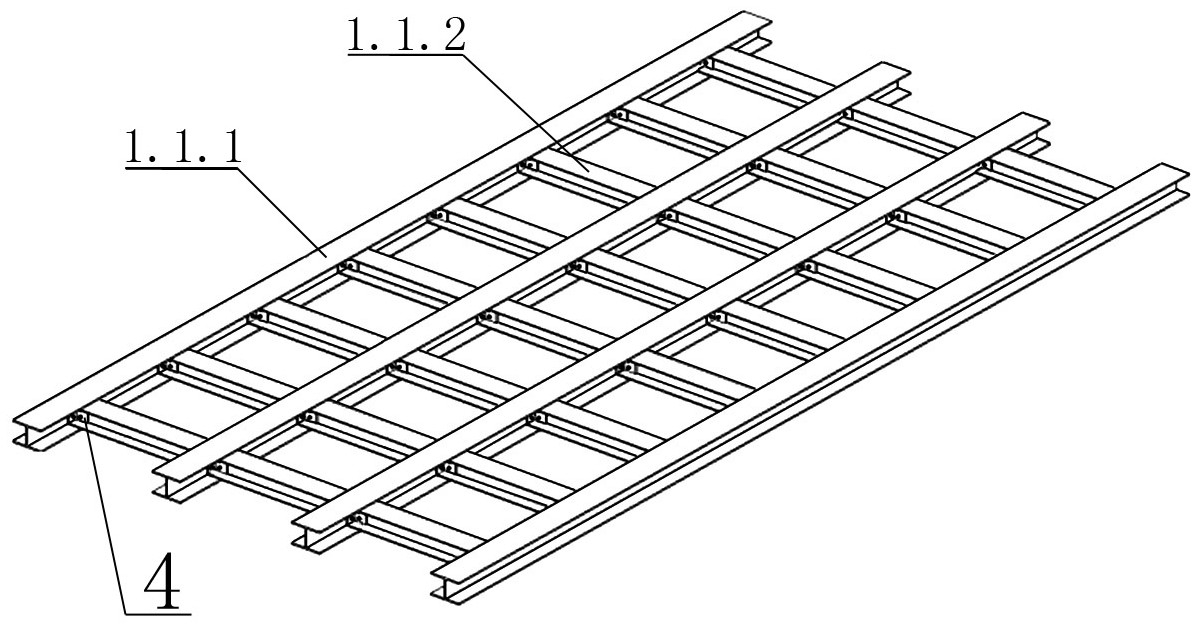

2.根据权利要求1所述的冷弯薄壁型钢井字楼板结构,其特征在于:所述纵向型钢杆件(1.1.1)的截面呈工字形,一组纵向型钢杆件(1.1.1)沿横向平行间隔设置;所述横向型钢杆件(1.1.2)的截面呈工字形,其中每组横向型钢杆件(1.1.2)沿纵向平行间隔设置在相邻纵向型钢杆件(1.1.1)之间;所述横向型钢杆件(1.1.2)的端部插设在纵向型钢杆件(1.1.1)的上翼缘与下翼缘之间,在纵向型钢杆件(1.1.1)的腹板与横向型钢杆件(1.1.2)的腹板接缝位置处采用第二连接板(4)连接。

3.根据权利要求1所述的冷弯薄壁型钢井字楼板结构,其特征在于:所述挡板(2)的截面呈倒T形,包括有横边和连接在横边顶部中间的竖边;所述挡板(2)的横边搭接在轻钢框架(1.1)的顶面上,挡板(2)的竖边与轻钢框架(1.1)对应一侧的纵向侧面平齐。

4.根据权利要求1所述的冷弯薄壁型钢井字楼板结构,其特征在于:所述第一连接板(3)的截面呈L形,包括有横边和连接在横边一侧的竖边;其中,第一连接板(3)的横边连接在轻钢框架(1.1)的底面上,第一连接板(3)的竖边与轻钢框架(1.1)对应一侧的侧面平齐。

5.根据权利要求4所述的冷弯薄壁型钢井字楼板结构,其特征在于:在第一连接板(3)的竖边上、沿其长轴向间隔开设有孔洞,相邻第一连接板(3)之间通过穿设在孔洞中的连接件(5)连接。
