专利号: 2018214142266
申请人: 河北建筑工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

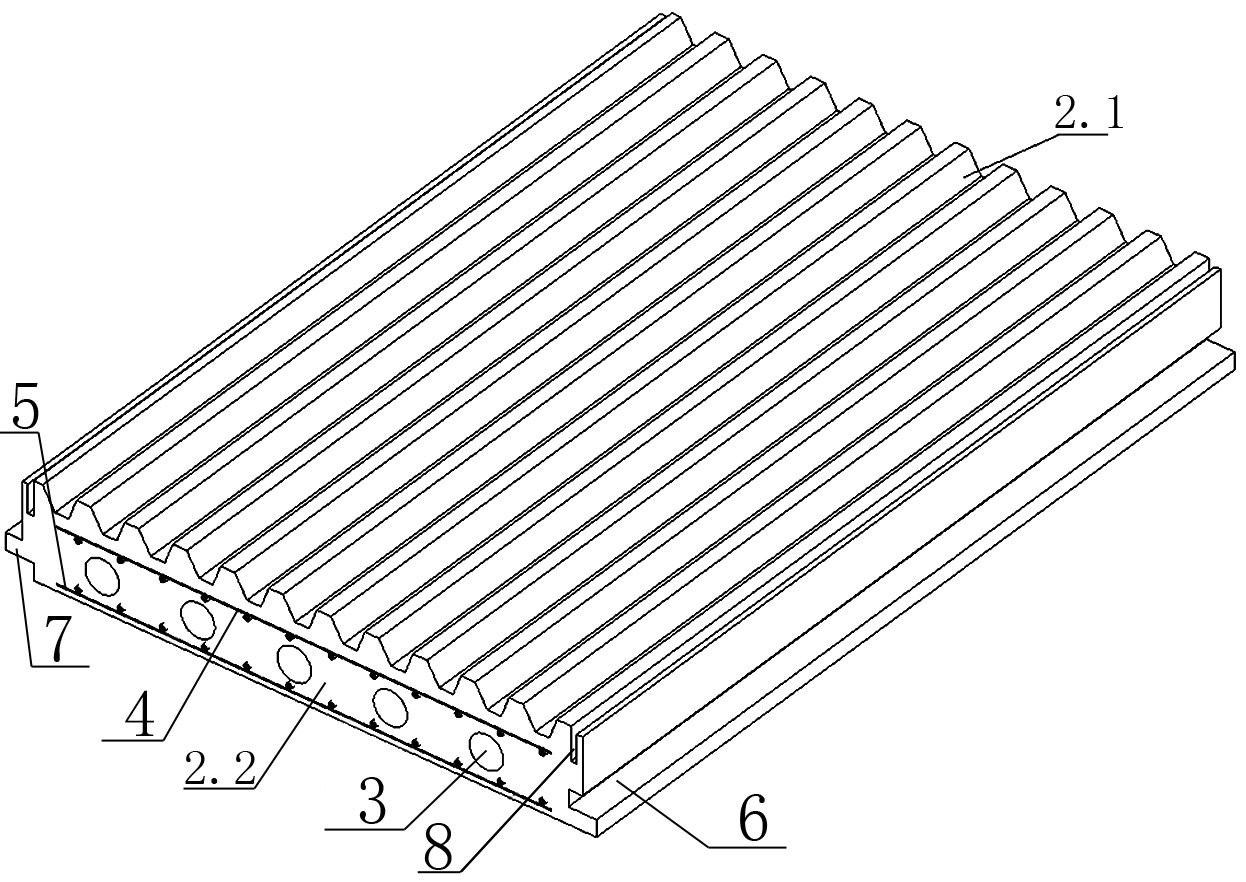

1.一种预制彩钢瓦-轻质混凝土复合屋面板,由一组复合屋面板单元(2)拼接而成;其特征在于:所述复合屋面板单元(2)包括有彩钢瓦(2.1)和浇筑在彩钢瓦(2.1)底部的轻质混凝土层(2.2);所述轻质混凝土层(2.2)中、沿横向平行间隔设有一组孔道(3);其中,每个孔道(3)沿着纵向贯穿轻质混凝土层(2.2);在一组孔道(3)的上方、靠近轻质混凝土层(2.2)顶面的位置处设有上层钢筋网片(4);在一组孔道(3)的下方、靠近轻质混凝土层(2.2)底面的位置处设有下层钢筋网片(5);在轻质混凝土层(2.2)一侧的纵向侧面上、沿其长轴方向开设有通长的凹槽(6),在轻质混凝土层(2.2)另一侧的纵向侧面上、沿其长轴方向开设有与凹槽(6)相适应的凸起(7)。

2.根据权利要求1所述的预制彩钢瓦-轻质混凝土复合屋面板,其特征在于:所述凹槽(6)开设在轻质混凝土层(2.2)一侧的纵向侧面上、靠近底面的位置处;所述凸起(7)留设在轻质混凝土层(2.2)另一侧的纵向侧面上、靠近底面的位置处。

3.根据权利要求1所述的预制彩钢瓦-轻质混凝土复合屋面板,其特征在于:所述复合屋面板单元(2)的顶面上、沿着顶面两侧的纵边分别开设有通长的卡槽(8);其中,每个卡槽(8)与对应一侧纵边之间的间距为20mm~30mm。

4.根据权利要求3所述的预制彩钢瓦-轻质混凝土复合屋面板,其特征在于:在相邻复合屋面板单元(2)顶部之间连接有安装件(1);所述安装件(1)的截面呈倒置的U形,并且安装件(1)的两条竖边对应插设在相邻复合屋面板单元(2)顶部的卡槽(8)中。

5.根据权利要求1所述的预制彩钢瓦-轻质混凝土复合屋面板,其特征在于:所述轻质混凝土层(2.2)中孔道(3)的孔径为25mm~35mm。

6.根据权利要求1所述的预制彩钢瓦-轻质混凝土复合屋面板,其特征在于:相邻孔道(3)之间的间距为25mm~35mm;其中,孔道(3)的顶部与轻质混凝土层(2.2)顶面之间的间距为35~45mm;孔道(3)的底部与轻质混凝土层(2.2)底面之间的间距为30mm~40mm。
