专利号: 2018214142514
申请人: 河北建筑工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

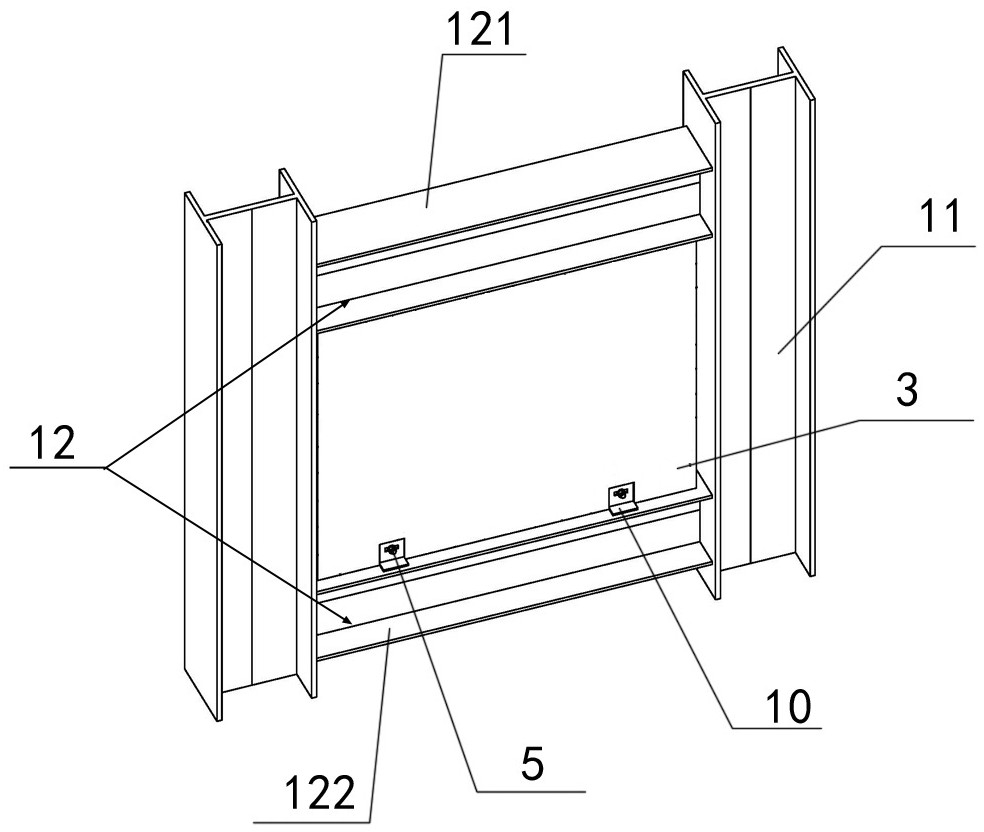

1.一种装配式钢框架填充墙结构体系,其特征在于:包括钢框架和填充在钢框架中的预制填充墙板(3),所述钢框架呈矩形,包括框架柱(11)和框架梁(12),所述框架梁(12)包括上部框架梁(121)和下部框架梁(122);

所述预制填充墙板(3)的底部预埋有长螺母(2);

所述预制填充墙板(3)的顶部和上部框架梁(121)的底部之间设有滑动连接件,滑动连接件包括滑轨和滑块,所述滑轨的底部与预制填充墙板(3)的顶部焊接连接,滑块的顶部与上部框架梁(121)的底部焊接连接,进而将预制填充墙板(3)的顶部与上部框架梁(121)连接;预制填充墙板(3)的侧面底部和下部框架梁(122)的顶部之间设有角钢连接件(10),螺杆(5)依次穿过角钢连接件(10)和长螺母(2),进而将预制填充墙板(3)的底部与下部框架梁(122)连接。

2.根据权利要求1所述的一种装配式钢框架填充墙结构体系,其特征在于:所述角钢连接件(10)包括相互呈直角设置的角钢连接件竖板(101)和角钢连接件横板(102),所述角钢连接件竖板(101)上开设有水平向长孔(6)。

3.根据权利要求1所述的一种装配式钢框架填充墙结构体系,其特征在于:所述滑轨为一体成型且开口朝上的C形连接件(81),包括C形连接件底板(811)、设置在C形连接件底板(811)两侧的C形连接件侧板(812)、以及设置在C形连接件侧板(812)端部的C形连接件卷边(813),所述C形连接件底板(811)和C形连接件卷边(813)之间形成C形连接件滑槽(814);所述滑块为横向设置的H形连接件(82),H形连接件(82)的下翼缘板(821)沿C形连接件滑槽(814)相对滑动。

4.根据权利要求3所述的一种装配式钢框架填充墙结构体系,其特征在于:所述C形连接件卷边(813)与C形连接件底板(811)的间距比下翼缘板(821)的厚度大5~10mm。

5.根据权利要求1所述的一种装配式钢框架填充墙结构体系,其特征在于:所述滑轨为一体成型的倒π形连接件(83),包括倒π形连接件底板(831)和两块设置在倒π形连接件底板(831)上的倒π形连接件侧板(832),两块倒π形连接件侧板(832)和倒π形连接件底板(831)之间形成倒π形连接件滑槽(833);所述滑块为T形连接件(84),T形连接件(84)的T形连接件竖板(841)沿倒π形连接件滑槽(833)相对滑动。

6.根据权利要求1所述的一种装配式钢框架填充墙结构体系,其特征在于:所述预制填充墙板(3)由内至外依次为结构层(31)、保温层(32)和装饰层(33),所述保温层(32)通过保温钉(4)与结构层(31)连接。

7.根据权利要求6所述的一种装配式钢框架填充墙结构体系,其特征在于:所述结构层(31)内设有钢骨架和构造钢筋,所述钢骨架成田字形设置,包括钢骨架柱(311)和钢骨架梁(312),构造钢筋包括设置在钢骨架柱(311)之间的横向构造钢筋(313)、以及设置在钢骨架梁(312)之间的竖向构造钢筋(314),所述钢骨架底部的钢骨架梁(312)内焊接有长螺母(2)。

8.根据权利要求6所述的一种装配式钢框架填充墙结构体系,其特征在于:所述结构层(31)为泡沫混凝土层、植物纤维混凝土层或加气混凝土层,所述装饰层(33)为玻璃钢饰面层或真石漆饰面层。

9.根据权利要求1所述的一种装配式钢框架填充墙结构体系,其特征在于:所述钢框架和预制填充墙板(3)之间填充有阻燃柔性填充材料(7),阻燃柔性填充材料(7)的外表面满涂有防水抗裂砂浆层(9)。
