专利号: 2018214143409
申请人: 河北建筑工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

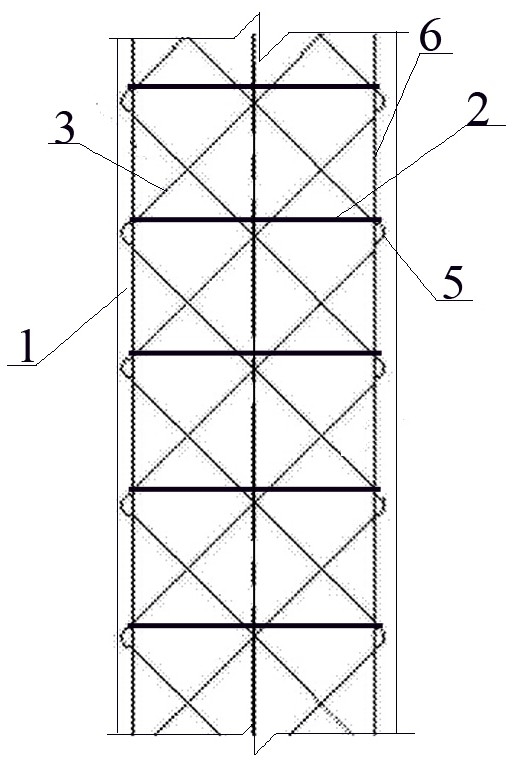

1.一种FRP箍筋高强钢纤维混凝土柱,其特征在于:包括高强钢纤维混凝土(1)和钢筋龙骨架,所述钢筋龙骨架为圆柱形,钢筋龙骨架的直径与高度的长度比为7~28,所述钢筋龙骨架包括竖向主筋(6)、FRP主箍筋(2)和FRP外箍筋(3),所述FRP主箍筋(2)竖向均匀间隔套设于竖向主筋(6)外侧,所述FRP主箍筋(2)为圆环,圆环内侧均匀间隔设有固定孔(4),所述竖向主筋(6)穿过所述固定孔(4)与所述FRP主箍筋(2)固定,所述竖向主筋(6)上、每个FRP主箍筋(2)下方均设有一层防止FRP主箍筋(2)下滑的固定环层,所述固定环层由若干个竖向固定在竖向主筋(6)外侧的固定环(5)组成,所述FRP外箍筋(3)自下而上斜向穿过每层固定环层的固定环(5)缠绕固定在竖向主筋(6)外侧;

所述FRP主箍筋(2)直径为1~1.5cm,FRP外箍筋(3)直径为0.3~0.5cm,竖向主筋(6)直径为2~3cm,相邻所述竖向主筋(6)间距为10~15cm,上下相邻所述FRP主箍筋(2)间距为8~12cm。

2.如权利要求1所述的一种FRP箍筋高强钢纤维混凝土柱,其特征在于:每层所述固定环层有四个固定环(5),四个固定环(5)分别位于沿钢筋龙骨架竖向中轴线中心对称设置的四根竖向主筋(6)上。

3.如权利要求2所述的一种FRP箍筋高强钢纤维混凝土柱,其特征在于:所述FRP外箍筋(3)有四根,每根FRP外箍筋(3)分别从最低层固定环(5)斜向左上或右上缠绕固定。

4.如权利要求1所述的一种FRP箍筋高强钢纤维混凝土柱,其特征在于:所述固定孔(4)孔直径大于竖向主筋(6)直径2~4mm。

5.如权利要求1所述的一种FRP箍筋高强钢纤维混凝土柱,其特征在于:所述固定环(5)内环直径大于FRP外箍筋(3)直径5~16mm。

6.如权利要求1所述的一种FRP箍筋高强钢纤维混凝土柱,其特征在于:每个所述固定环(5)供至少三根FRP外箍筋(3)穿过。

7.如权利要求1所述的一种FRP箍筋高强钢纤维混凝土柱,其特征在于:所述FRP主箍筋(2)与所述固定孔(4)为一体成型结构。

8.如权利要求1所述的一种FRP箍筋高强钢纤维混凝土柱,其特征在于:所述固定环(5)由钢环焊接在竖向主筋(6)上形成。

9.如权利要求1所述的一种FRP箍筋高强钢纤维混凝土柱,其特征在于:所述高强钢纤维混凝土(1)为强度等级C50及以上的混凝土,纤维掺量占总钢纤维混凝土(1)体积的1%~

2%。

10.如权利要求1~9任意一项所述的一种FRP箍筋高强钢纤维混凝土柱,其特征在于:

所述FRP主箍筋(2)和FRP外箍筋(3)均由CFRP、GFRP、BFRP或AFRP材料制成。
