专利号: 2018214481462
申请人: 浙江盛邦化纤有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-06-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

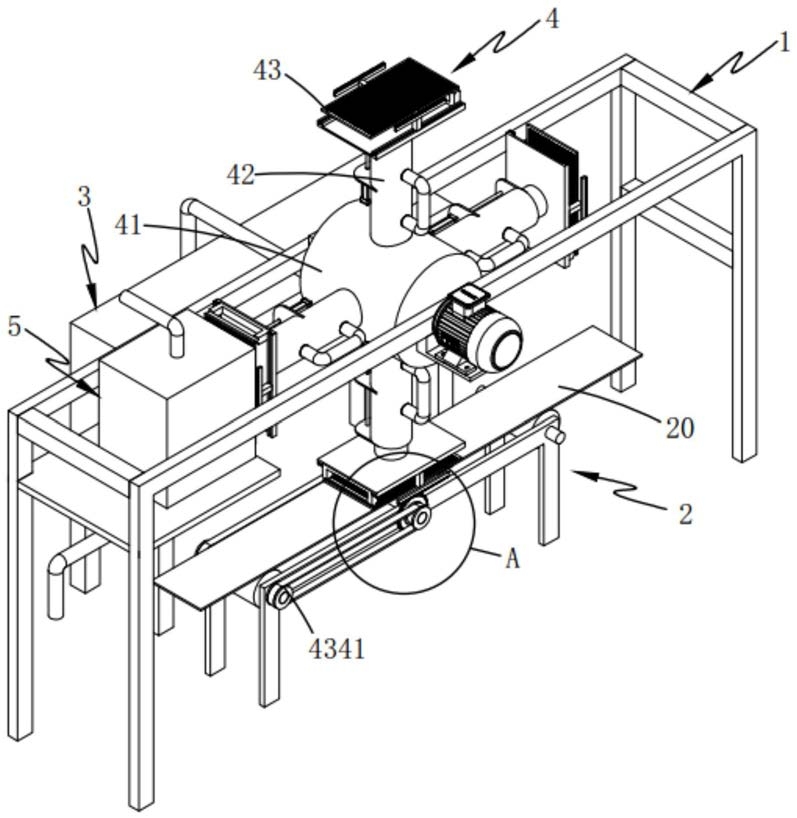

1.一种多工位纺织印花装置,包括机架(1)、设置于所述机架(1)下方的布匹传输机构(2)及设置于所述机架(1)一侧的料仓(3),其特征在于,还包括:多工位印花机构(4),所述多工位印花机构(4)转动设置于所述机架(1)上,该多工位印花机构(4)包括旋转切换组件(41)、设置于所述旋转切换组件(41)周向上的四组喷料组件(42)及同步印花组件(43),所述喷料组件(42)与所述旋转切换组件(41)间断连通设置,所述同步印花组件(43)与所述布匹传输机构(2)上传输的布匹(20)对应设置且与该布匹(20)间断接触设置;以及印花清洗机构(5),所述印花清洗机构(5)设置于所述机架(1)长度方向的一侧上,该印花清洗机构(5)与所述同步印花组件(43)对应设置,该印花清洗机构(5)包括清洗罩(51)及滑动设置于所述清洗罩(51)内的清洗控制组件(52)。

2.根据权利要求1所述的一种多工位纺织印花装置,其特征在于,所述旋转切换组件(41)包括:旋转驱动件(411),所述旋转驱动件(411)固定设置于所述机架(1)一侧;

储料筒(412),所述储料筒(412)转动设置于所述机架(1)上,且该储料筒(412)一端与所述旋转驱动件(411)驱动端固定连接,该储料筒(412)为内部中空设置且该储料筒(412)的圆周面的周向上均布设置有四个出料口(4121);

进料件(413),所述进料件(413)固定设置于所述机架(1)上,所述储料筒(412)的另一端转动设置于该进料件(413)内,该进料件(413)一端与所述储料筒(412)连通设置,且该进料件(413)的另一端与所述料仓(3)连通设置。

3.根据权利要求2所述的一种多工位纺织印花装置,其特征在于,所述进料件(413)包括:固定罩(4131),所述固定罩(4131)与所述机架(1)固定连接,该固定罩(4131)中心位置处设置有转动孔(4132),所述储料筒(412)一端转动设置于该转动孔(4132)内,该转动孔(4132)一端通过管道与所述料仓(3)连通设置;

进料罩(4133),所述进料罩(4133)转动设置于所述转动孔(4132)内,且该进料罩(4133)一端与所述储料筒(412)连通设置,该进料罩(4133)周向上开设有若干连通孔(4134),所述连通孔(4134)与所述料仓(3)间断连通设置。

4.根据权利要求2所述的一种多工位纺织印花装置,其特征在于,所述喷料组件(42)设置于所述出料口(4121)上,该喷料组件(42)包括:输料筒(421),所述输料筒(421)固定设置于所述出料口(4121)上,且该输料筒(421)与所述出料口(4121)连通设置;

喷料管道(422),所述喷料管道(422)连通设置于所述输料筒(421)上,且于所述输料筒(421)与所述喷料管道(422)连通处的内部形成喷料暂停区域(4221);

喷料管(423),所述喷料管(423)滑动设置于所述输料筒(421)内,且该喷料管(423)的外圆周面与所述输料筒(421)的内壁之间为密封接触设置,该喷料管(423)的轴向方向上的上端开设有料液输入孔(4231),所述料液输入孔(4231)与所述喷料管道(422)间断连通设置,该料液输入孔(4231)滑动作用于所述喷料暂停区域(4221)内;

喷料驱动件(424),所述喷料驱动件(424)固定设置于所述输料筒(421)上,且该喷料驱动件(424)驱动端与所述喷料管(423)一端固定连接。

5.根据权利要求4所述的一种多工位纺织印花装置,其特征在于,所述同步印花组件(43)包括:安装板(431),所述安装板(431)固定设置于所述喷料管(423)喷料端上,且所述喷料管(423)喷料端穿过所述安装板(431)中心位置;

滑动轨道(432),所述滑动轨道(432)固定设置于所述安装板(431)长度方向上;

印花筛网(433),所述印花筛网(433)滑动设置于所述滑动轨道(432)上;

同步驱动件(434),所述同步驱动件(434)设置于所述布匹传输机构(2)的支架上;

同步传动齿条(435),所述同步传动齿条(435)固定设置于所述印花筛网(433)的印花面上,该同步传动齿条(435)与所述同步驱动件(434)配合设置。

6.根据权利要求5所述的一种多工位纺织印花装置,其特征在于,所述同步驱动件(434)包括:驱动皮带轮(4341),所述驱动皮带轮(4341)与所述布匹传输机构(2)的传动辊固定连接;

传动皮带轮(4342),所述传动皮带轮(4342)转动设置于所述布匹传输机构(2)的支架上,该传动皮带轮(4342)与所述驱动皮带轮(4341)之间通过皮带传动连接;

驱动齿轮(4343),所述驱动齿轮(4343)与所述传动皮带轮(4342)同轴连接设置,该驱动齿轮(4343)与所述同步传动齿条(435)间断啮合设置。

7.根据权利要求5所述的一种多工位纺织印花装置,其特征在于,所述同步印花组件(43)还包括:刮板(436),所述刮板(436)固定设置于所述安装板(431)沿布匹(20)传输方向的一端,该刮板(436)与所述印花筛网(433)上表面接触设置。

8.根据权利要求1所述的一种多工位纺织印花装置,其特征在于,所述清洗罩(51)包括:进水管(511),所述进水管(511)连通设置于所述清洗罩(51)的上端;

清洗喷孔(512),所述清洗喷孔(512)数量为若干个且设置于所述清洗罩(51)内,且该清洗喷孔(512)与所述进水管(511)连通设置;

出水管(513),所述出水管(513)连通设置于所述清洗罩(51)的下端。

9.根据权利要求8所述的一种多工位纺织印花装置,其特征在于,所述清洗控制组件(52)包括:接触板(521),所述接触板(521)滑动设置于所述清洗罩(51)一侧;

控制活塞(522),所述控制活塞(522)滑动设置于所述清洗喷孔(512)内;

复位弹簧(523),所述复位弹簧(523)一端与所述接触板(521)固定连接,该复位弹簧(523)的另一端与所述清洗罩(51)固定连接设置。
