专利号: 201821477115X
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2023-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

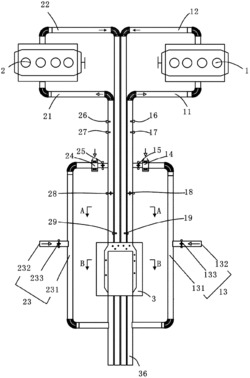

1.一种适用于双发动机道路清扫车的颗粒捕捉器再生系统,包括第一发动机(1)和第二发动机(2),所述的第一发动机(1)具备第一进气管(11)和第一排气管(12),所述的第二发动机(2)具备第二进气管(21)和第二排气管(22),其特征在于:还包括颗粒捕捉器(3),所述的颗粒捕捉器(3)包括支架(31)、过滤通道(32)、束缚带(33)、齿轮(34)以及电机(35),所述的过滤通道(32)的数量有四个,两两呈对角设置,在支架(31)的内部构成上下品字形的排布结构,每个过滤通道(32)内设有用于过滤废气颗粒的滤袋,所述的束缚带(33)缠包在四个过滤通道(32)的外周,用于紧固过滤通道(32),所述的齿轮(34)套设在四个过滤通道(32)的外周,所述的电机(35)固定在支架(31)上且与齿轮(34)啮合传动,由齿轮(34)带动四个过滤通道(32)顺时针或逆时针旋转,与四个过滤通道(32)对应地,第一进气管(11)和第二进气管(21)呈对角设置,第一排气管(12)和第二排气管(22)呈对角设置,所述的第一进气管(11)、第一排气管(12)、第二进气管(21)以及第二排气管(22)分别与四个过滤通道(32)的一端连通安装,并通过四个过滤通道(32)的旋转,使原先与第一进气管(11)连通的过滤通道(32)变为与第一排气管(12)连通,原先与第一排气管(12)连通的过滤通道(32)变为与第二进气管(21)连通,原先与第二进气管(21)连通的过滤通道变为与第二排气管(22)连通,原先与第二排气管(22)连通的过滤通道(32)变为与第一进气管(11)连通,四个过滤通道(32)在另一端上均连通有引出管(36)。

2.根据权利要求1所述的适用于双发动机道路清扫车的颗粒捕捉器再生系统,其特征在于所述的第一发动机(1)还具备第一吸入气流进气管(13),所述的第二发动机(2)还具备第二吸入气流进气管(23),所述的第一吸入气流进气管(13)包括第一引气管(131)及与该第一引气管(131)连通的第一配接管(132),所述的第一引气管(131)的一端与第一发动机(1)的第一进气管(11)连通,并且在两者之间串接第一空气过滤器(14),在该第一空气过滤器(14)与第一进气管(11)之间设置第一引气管蝶式阀(15),所述的第一进气管(11)上且靠近第一发动机(1)安装有第一空气流量传感器(16)及第一氧浓度传感器(17),而靠近颗粒捕捉器(3)则安装有第一进气管蝶式阀(18),所述的第一排气管(12)上且靠近颗粒捕捉器(3)安装有第一压力传感器(19),第一引气管(131)的另一端与颗粒捕捉器(3)的与第一进气管(11)相对应的引出管(36)连通,所述的第一配接管(132)与道路清扫车吸尘气流管道连通;所述的第二吸入气流进气管(23)包括第二引气管(231)及与该第二引气管(231)连通的第二配接管(232),所述的第二引气管(231)的一端与第二发动机(2)的第二进气管(21)连通,并且在两者之间串接第二空气过滤器(24),在该第二空气过滤器(24)与第二进气管(21)之间设置第二引气管蝶式阀(25),所述的第二进气管(21)上且靠近第二发动机(2)安装有第二空气流量传感器(26)及第二氧浓度传感器(27),而靠近颗粒捕捉器(3)则安装有第二进气管蝶式阀(28),所述的第二排气管(22)上且靠近颗粒捕捉器(3)安装有第二压力传感器(29),第二引气管(231)的另一端与颗粒捕捉器(3)的与第二进气管(21)相对应的引出管(36)连通,所述的第二配接管(232)与道路清扫车吸尘气流管道连通。

3.根据权利要求2所述的适用于双发动机道路清扫车的颗粒捕捉器再生系统,其特征在于所述的第一吸入气流进气管(13)在第一配接管(132)上设有第一电磁阀(133);所述的第二吸入气流进气管(23)在第二配接管(232)上设有第二电磁阀(233)。

4.根据权利要求1所述的适用于双发动机道路清扫车的颗粒捕捉器再生系统,其特征在于所述的四个过滤通道(32)在齿轮(34)的带动下以(90)度的幅度进行旋转。

5.根据权利要求2所述的适用于双发动机道路清扫车的颗粒捕捉器再生系统,其特征在于还包括控制器,所述的控制器分别与电机(35)、第一引气管蝶式阀(15)、第一进气管蝶式阀(18)、第一电磁阀(133)、第一空气流量传感器(16)、第一氧浓度传感器(17)、第一压力传感器(19)、第二引气管蝶式阀(25)、第二进气管蝶式阀(28)、第二电磁阀(233)、第二空气流量传感器(26)、第二氧浓度传感器(27)、第二压力传感器(29)以及第二发动机(2)电连接。
