专利号: 2018214867612
申请人: 南昌理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

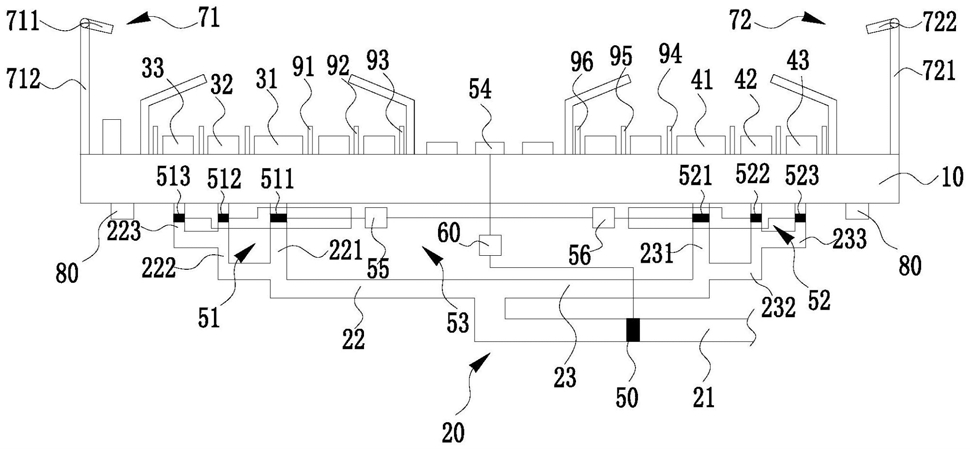

1.一种智能燃气灶,其特征在于:包括燃气面板、进气管道组、左分气盘组、右分气盘组、主限流阀、主控电路板、左温度检测器以及右温度检测器,所述主限流阀、所述左温度检测器以及所述右温度检测器均与所述主控电路板电性连接,所述左分气盘组和所述右分气盘组间隔地设置于所述燃气面板,所述进去管道组包括主管道、用于连通于所述左分气盘组的第一分管道以及用于连通于所述右分气盘组的第二分管道,所述第一分管道的一端和所述第二分管道的一端均连通于所述主管道,所述主限流阀设于所述主管道内,所述左温度检测器立设于所述燃气面板上且对应于所述左分气盘组,所述右温度检测器立设于所述燃气面板上且对应于所述右分气盘组。

2.根据权利要求1所述的智能燃气灶,其特征在于:所述左温度检测器包括左侧立杆以及枢接于所述左侧立杆的第一红外温度探测器,所述第一红外温度探测器与所述主控电路板电性连接。

3.根据权利要求1所述的智能燃气灶,其特征在于:所述右温度检测器包括右侧立杆以及枢接于所述右侧立杆的第二红外温度探测器,所述第二红外温度探测器与所述主控电路板电性连接。

4.根据权利要求1至3任一项所述的智能燃气灶,其特征在于:所述智能燃气灶还包括左限流阀组、右限流阀组以及与所述主控电路板电性连接的定时装置,所述定时装置包括触控显示屏、左定时控制器以及右定时控制器,所述左限流阀组设于所述第一分管道内且与所述左定时控制器电性连接,所述右限流阀组设于所述第二分管道内且与所述右定时控制器电性连接。

5.根据权利要求4所述的智能燃气灶,其特征在于:所述左分气盘组包括由内至外依次套设且可独立工作的第一分气盘、第二分气盘以及第三分气盘,所述第一分管道包括与所述第一分气盘连通的第一支管道、与所述第二分气盘连通的第二支管道以及与所述第三分气盘连通的第三支管道,所述左限流阀组包括设于所述第一支管道内的第一限流阀、设于所述第二支管道内的第二限流阀以及设于所述第三支管道内的第三限流阀。

6.根据权利要求4所述的智能燃气灶,其特征在于:所述右分气盘组包括由内至外依次套设且可独立工作的第四分气盘、第五分气盘以及第六分气盘,所述第二分管道包括与所述第四分气盘连通的第四支管道、与所述第五分气盘连通的第五支管道以及与所述第六分气盘连通的第六支管道,所述右限流阀组包括设于所述第四支管道内的第四限流阀、设于所述第五支管道内的第五限流阀以及设于所述第六支管道内的第六限流阀。

7.根据权利要求5所述的智能燃气灶,其特征在于:所述智能燃气灶还包括多个围设于所述第一分气盘外侧的第一热电偶、多个围设于所述第二分气盘外侧的第二热电偶以及多个围设于所述第三分气盘外侧的第三热电偶,各所述第一热电偶、各所述第二热电偶以及各所述第三热电偶均与所述主控电路板电性连接。

8.根据权利要求6所述的智能燃气灶,其特征在于:所述智能燃气灶还包括多个围设于所述第四分气盘外侧的第四热电偶、多个围设于所述第五分气盘外侧的第五热电偶以及多个围设于所述第六分气盘外侧的第六热电偶,各所述第四热电偶、各所述第五热电偶以及各所述第六热电偶均与所述主控电路板电性连接。

9.根据权利要求1至3任一项所述的智能燃气灶,其特征在于:所述智能燃气灶还包括多个气味检测器,各所述气味检测器设于所述燃气面板上且均与所述主控电路板电性连接。
