专利号: 2018214959351
申请人: 深圳小淼科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

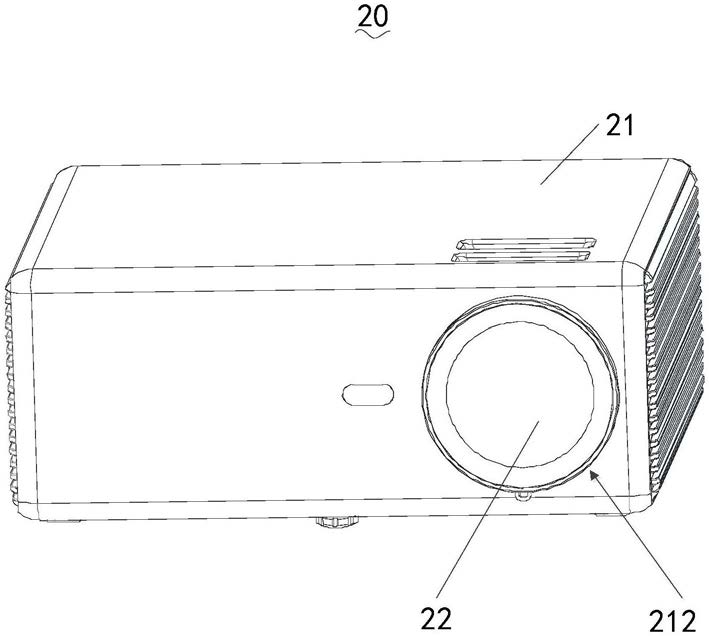

1.一种智能投影电视,其特征在于,包括:

壳体,设置有收容空间和与所述收容空间连通的开口;

镜头,设置于所述开口处;

反射片,设置于所述收容空间内;

LCD模组,设置于所述收容空间,所述LCD模组向所述反射片投射投影画面,所述投影画面经过所述反射片反射之后入射至所述镜头,并且从所述镜头投射出来;

导热件,分别与所述LCD模组和壳体接触,用于将所述LCD模组在工作时所产性的热量传递至壳体。

2.根据权利要求1所述的智能投影电视,其特征在于,所述智能投影电视还包括过滤片和固定架;

所述固定架固定于所述收容空间内,所述过滤片设置于固定架上,并且所述过滤片位于所述LCD模组和反射片之间。

3.根据权利要求2所述的智能投影电视,其特征在于,所述固定架包括第一夹臂和第二夹臂;

所述第一夹臂和第二夹臂相对设置,并且所述第一夹臂设置有第一台阶,所述第二夹臂设置有第二台阶,所述过滤片的两侧分别置于所述第一台阶和第二台阶上。

4.根据权利要求3所述的智能投影电视,其特征在于,所述智能投影电视还包括连接片;

所述连接片的两端分别设置有第一固定口和第二固定口;

所述第二夹臂设置有第一固定柱,所述镜头设置有第二固定柱,所述第一固定柱插入所述第一固定口,所述第二固定柱插入所述第二固定口。

5.根据权利要求4所述的智能投影电视,其特征在于,所述第一固定口的侧壁设置有第一卡接口,所述第二固定口的侧壁设置有第二卡接口;

所述第一固定柱的侧壁凸起有第一卡接部,所述第一卡接部卡入所述第一卡接口内,所述第二固定柱的侧壁凸起有第二卡接部,所述第二卡接部卡入所述第二卡接口。

6.根据权利要求5所述的智能投影电视,其特征在于,所述智能投影电视还包括第一弹性件和第二弹性件;

所述第一弹性件的一端固定于所述第一固定口的底部,并且另一端抵接于所述第一固定柱,所述第二弹性件的一端固定于所述第二固定口,并且另一端抵接于所述第二固定柱。

7.根据权利要求2-6中任意一项所述的智能投影电视,其特征在于,所述智能投影电视还包括内盖板;

所述内盖板位于所述收容空间内,并且所述内盖板盖设于所述LCD模组和反射片上。

8.根据权利要求2-6中任意一项所述的智能投影电视,其特征在于,所述智能投影电视还设置第一支撑装置和第二支撑装置;

所述第一支撑装置和第二支撑装置设置于所述收容空间的底部,所述第一支撑装置和第二支撑装置均支撑所述镜头;

所述第一支撑装置和第二支撑装置之间具有间隙,所述镜头的环形调焦圈与所述间隙相对应。

9.根据权利要求8所述的智能投影电视,其特征在于,所述第一支撑部和第二支撑部的形状均为半圆形。

10.根据权利要求8所述的智能投影电视,其特征在于,所述智能投影电视还包括卡勾和第三弹性件;

所述卡勾的一端设置有限位部,所述第一支撑部设置有滑槽,所述滑槽的侧壁设置有限位槽,所述卡勾的一端插入所述滑槽内,所述限位部插入所述限位槽,所述第三弹性件的一端固定于所述滑槽一端的端部,并且另一端与所述卡勾连接;

所述第一支撑装置还设置有第一固定台,所述镜头设置有卡孔和第二固定台,所述第一固定台与所述第二固定台抵接,所述卡勾卡接于所述卡孔内。
